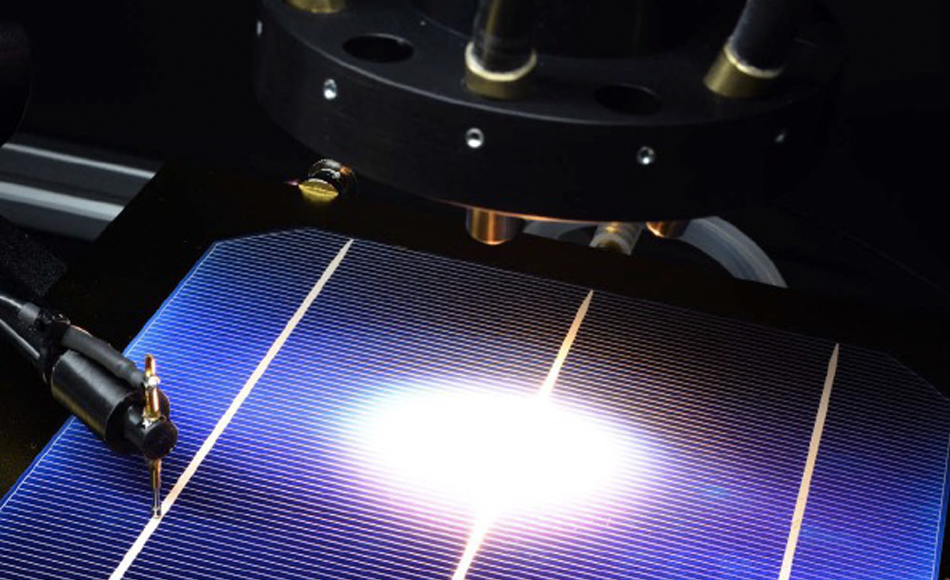

MNPVQE-300 光伏 QE 系统是光伏研究和生产线质量过程中常见的工具,用于准确测定太阳能电池光谱响应/EQE (IPCE) 和 IQE。
MNPVQE-300 与各种类型的光伏器件、材料和架构兼容,包括 c:Si、mc:Si、a:Si、µ:Si、CdTe、CIGS、CIS、Ge、染料敏化、有机/聚合物、串联、多结(2-、3-、4-结等)、量子阱、量子点、硫族化物和钙钛矿。
光伏器件的EQE/IQE测试
外部量子效率(EQE)/内部光子转换效率(IPCE),定义为每个入射到器件上的光子提供给外部电路的电子数量,可以直接从光谱响应中获得。
•借助积分球测量设备的总反射率(漫反射和镜面反射)和总透射率(漫反射和法线)

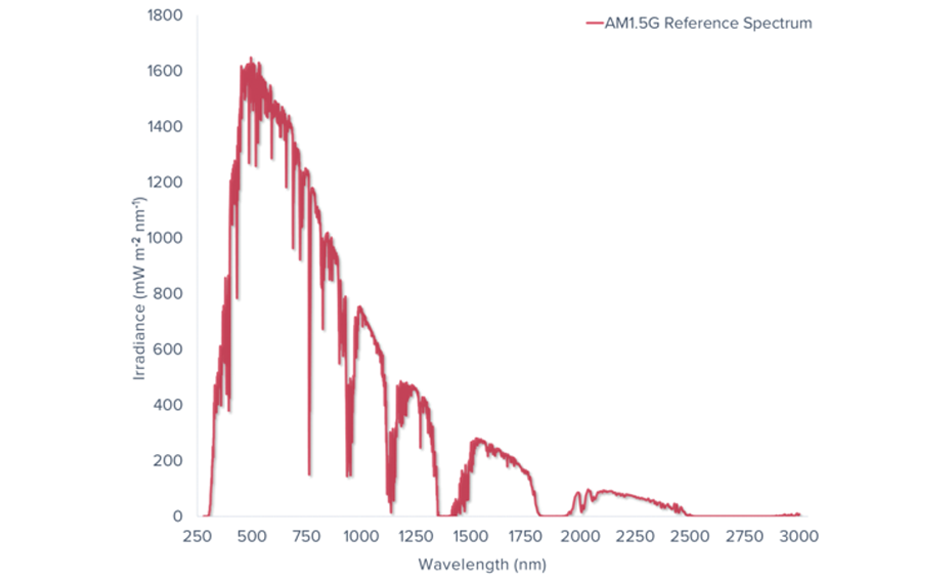

•测得的光谱响应可用于预测在AM1.5 标准测试条件下 的预期器件短路电流密度 J sc
•光伏设备的 IV 测量,用于确定设备 J sc 和 I sc ,应在 AM1.5 照明下进行
四结光伏电池的测量
随着光伏技术的发展,MNPVQE-300 的能力也在不断发展。这里我们介绍多结太阳能电池的光谱响应/EQE和IQE的测量。
•多结光伏电池是在一个衬底上外延生长并通过隧道二极管互连的
•多结光伏器件的正确测量需要对所有结使用优化的光偏置,并为底部结使用电压偏置
•在确定了所有组件接头的光谱响应后,可以直接计算 EQE,并且使用 DTR6 积分球附件添加反射率测量,计算 IQE。
