VMM Pro配备了基于高分辨率相机的测量系统,可对各种零件进行快速、准确的测量。
VMM Pro基础模块:用于检测光伏网板的图形,2D平面,以及栅线宽度、间距、PT值印刷效果等。
金属遮盖率模块:制作较细的栅线电极,减少遮光面积,以改善电池的JsC是提高电池片效率的常规路径。VMM PRO金属遮盖率独家研发,帮助光伏企业用户改善丝网印刷工艺。
VMM Pro原理是通过变倍物镜、CCD、轮廓透射光或表面光将被测工件放大后,成像在电脑显示器上的测量软件界面里。利用测量软件与精密光学尺传输的数据和实时影像图面,由操作者使用鼠标、键盘在电脑上进行快速描边绘图、构造、标注测量。
高分辨率光学系统
显示分辨率高达0.0001mm,工作台X、Y向垂直度高,保证坐标测量精度达1.8+L/200μm(标准线纹尺),即使工件没有摆正也可达到很高的测量精度。
速度快,噪音低
台湾精密研磨级滚珠螺杆,三轴伺服马达,配自主研发的GVC4000全闭环运动控制器实现直线差补功能,同时可快速精准定位,定位精度可达光栅分辨率2个当量。
多种照明,满足各类需求

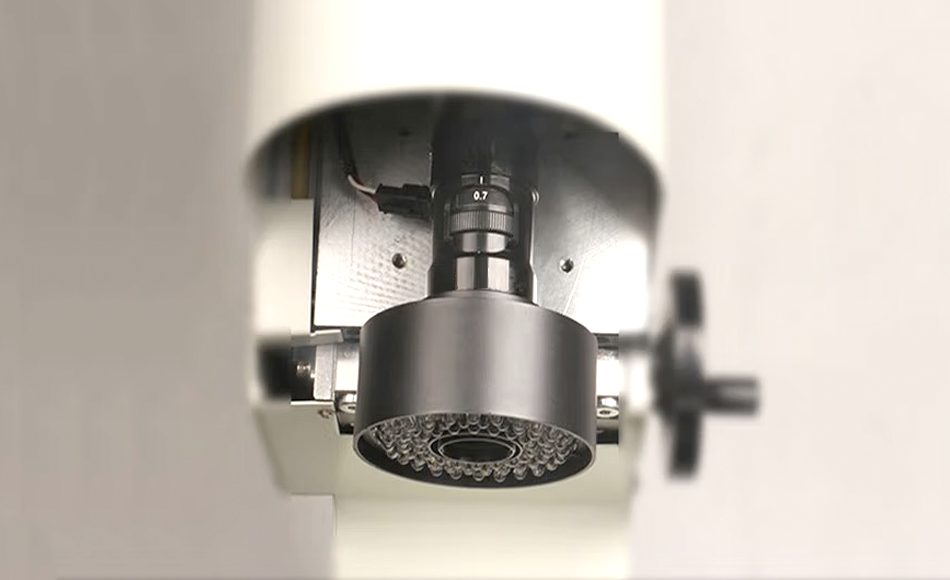

LED六环八区(三十二相) 表面环光+同轴落射光+底部平行背光,均可编程控制,能提供N种照明组合方式,满足不同的照明需求。
丰富的几何测量功能
自带计算器功能,可计算各种复杂公式,并自动输出结果至报表。
•根据报表数据可以直接进行SPC数据分析,自动Ca,Cp,Cpk,Max,Min,Range,Avg,Std等关键参数。
•自动输出公差并能以颜色、声音、标识报警,特别的是可进行产品适时尺寸跟踪。
•快速精准的影像对焦功能。一次对焦动作,快可以1秒完成。如果对焦时间设到2到3秒。对焦重复性可达0.002mm-0.003mm
•大半径小圆弧的精准测量 :软件创新算法,可以精准测量大半径小圆弧,特别是小于45度的小圆弧,能作到精准测量,解决了业界的一大难题。
