ME-PT3000凭借强大而独特的性能，在光伏行业的应用领域得以扩大。本期「美能光伏」将我们将简单介绍一下这款3D显微镜的使用方法。

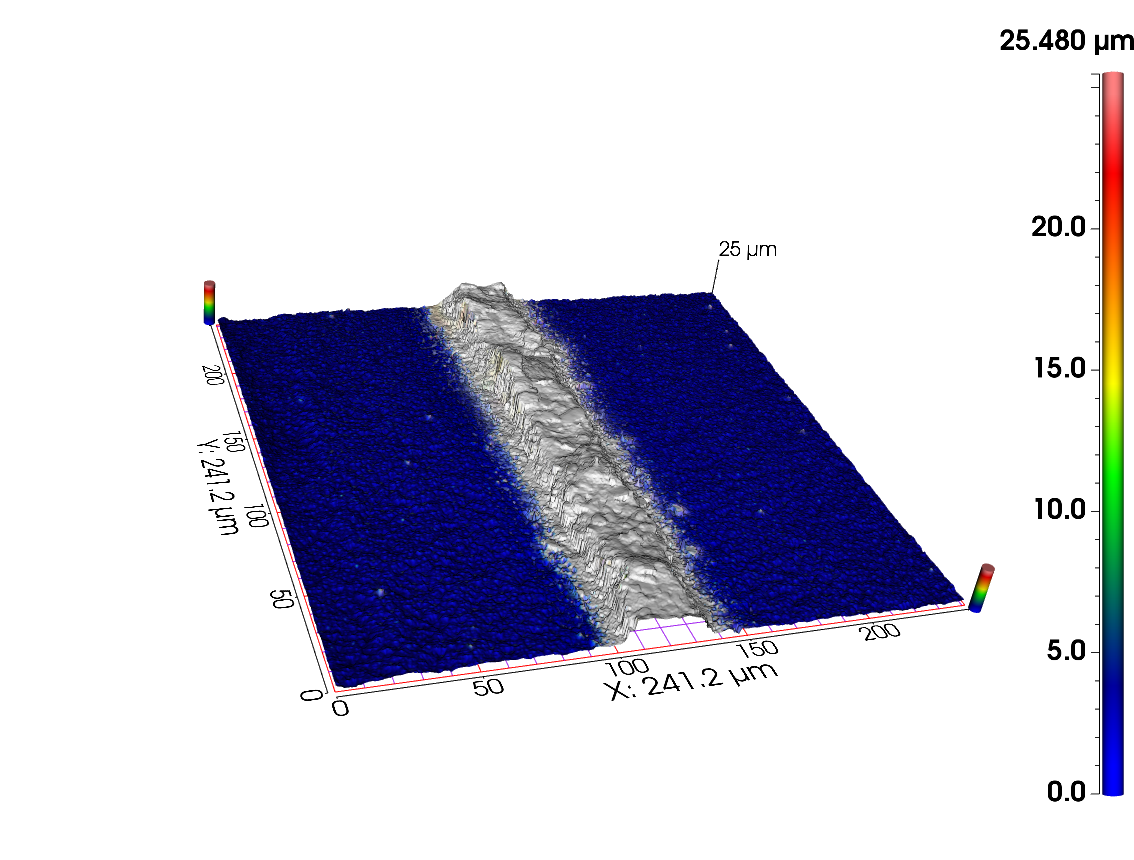

单条栅线测量

1.打开软件，在仪器界面选择10X物镜，移动操作手柄，找出所在视场中栅线的位置；

2.选择50X物镜，设置相关参数，在共聚焦测量界面确定Z轴扫描的上下限，勾选上二次测量，调节好亮度，开始测量；

3.测量完成后，在数据处理页面进行外层处理，消去扫描过程中产生的噪点等（选用）；

4.在分析工具页面进行数据处理，得到栅线的高宽比以及面积、体积等参数；

5.测量结果会自动保存在所选的文件夹，关闭程序。

多条栅线测量

1.进行单条栅线测量时，我们设置了一些参数（Z轴上下限、光强、勾选二次测量等），将其保存为一个模板；

2.在测量界面的工具栏，点击“自动化”，将目前栅线所在位置设为起始点，输入栅线的高宽间隔、扫描的点数，选择之前保存的模板，开始测量；

3.测量完成后，在数据处理页面进行外层处理，消去扫描过程中产生的噪点等（选用）；

4.在分析工具页面进行数据处理，可直接得到所有栅线的高宽比以及面积、体积等参数；

5.测量结果会自动保存在所选的文件夹，关闭程序。

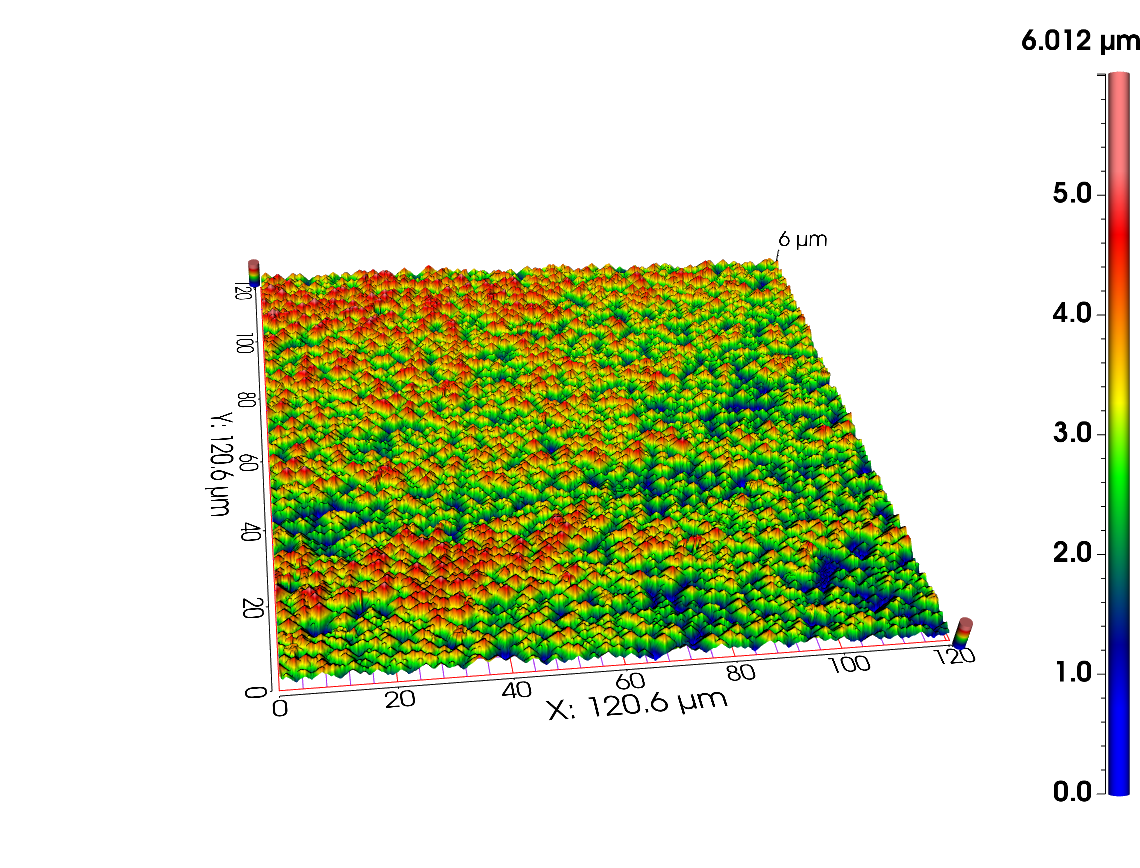

绒面金字塔测量

1.打开软件，在仪器界面选择10X物镜，移动操作手柄，找出所在视场中栅线的位置后，移动操作手柄到未存在栅线的位置；

2.选择100X物镜，设置相关参数，在共聚焦测量界面确定Z轴扫描的上下限，不勾选二次测量，调节好亮度，开始测量；

3.在分析工具页面进行数据处理，得到金字塔的二维、三维结构以及单位面积内晶粒的个数；

4.在数据处理界面，通过选择设置，可进行单个金字塔的高宽测量；

5.测量结果会自动保存在所选的文件夹，关闭程序。

美能3D显微镜

美能3D显微镜ME-PT3000是一款高速共聚焦扫描显微镜 ，可用于精确可靠的3维(3D)测量。通过快速光学扫描模块和信号处理算法可实现实时共聚焦显微图像。

ME-PT3000 3D显微镜专用于光伏行业对光伏电池片表面的栅线及绒面进行质量检测的光学仪器。以光学技术为原理、结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对光伏电池片上的栅线的高度与宽度、绒面上的金字塔数量进行定量检测，以反馈光伏电池片清洗制绒、丝网印刷工艺质量。
