光伏（PV）系统是全球最重要的可再生能源之一。出于安全和实际原因，学习太阳能电池板布线的基础知识是光伏技能库中最重要的工具之一。光伏组件有三种接线类型：串联、并联和串并联。本期「美能光伏」将给你介绍太阳能电池板布线基础知识。

连接方式

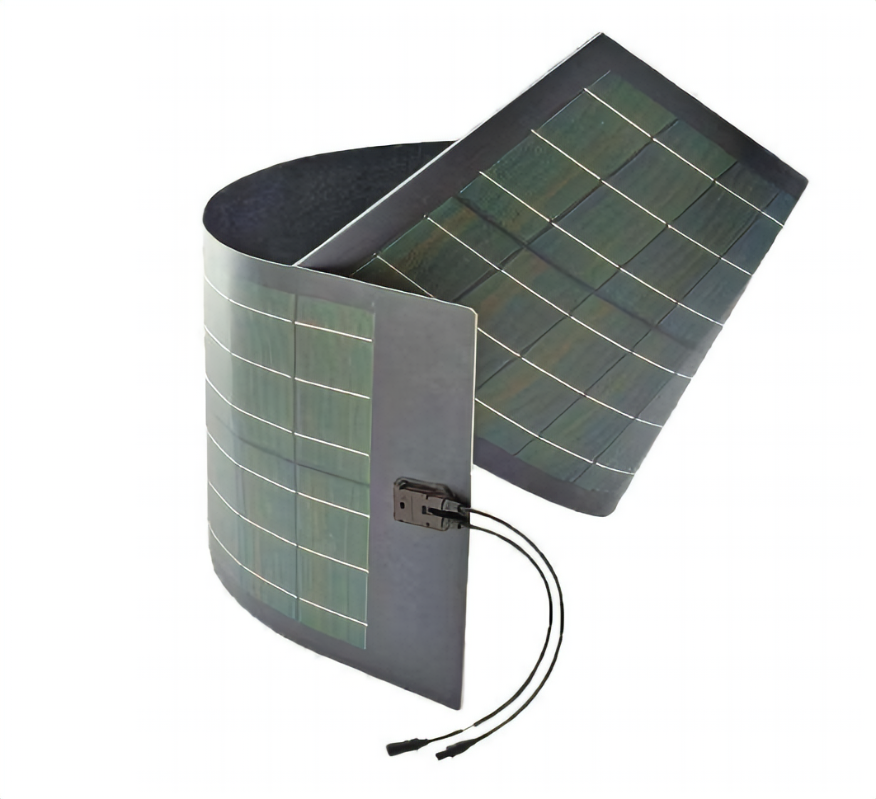

串联：太阳能电池板具有正极和负极。串联连接太阳能电池板是指将模块的正极连接到下一个的负极，依此类推。这种接线类型增加了输出电压。

并联：并联太阳能电池板会增加输出电流，同时保持电压恒定。输出电流是串中模块产生的所有电流的总和。

并联的太阳能电池板也必须符合NEC法规。这包括导体尺寸和过流器件。这是通过将短路电流 （Isc） 过大 125% 计算得出的，考虑到系统中的模块数量，如 NEC 690.8（A）（1） 和 NEC 690.8（A）（2）中规定的那样。

串并联连接：有一种结合串联和并联连接的太阳能电池板布线，称为串联并联。该连接通过将正极连接到负极来串联太阳能电池板以增加电压，并将这些串并联连接。所有并联的太阳能电池板串必须具有相同的电压，并且还必须符合NEC 690.7，NEC 690.8（A）（1）和NEC 690.8（A）（2）。在所有情况下，模块都需要是相同的型号，以便在系统上提供最佳性能。

压接工具和太阳能连接器组装工具

您应该事先了解用于连接太阳能电池板的工具。这些是压接工具和太阳能连接器组装工具。

压接工具用于将太阳能连接器的连接板压接到裸线上。在大多数情况下，这意味着MC4，这是太阳能行业中最受欢迎的MC4。太阳能连接器组件工具用于将 MC4 连接器的所有部件拧紧到母/公连接板上。此工具还用于在插入连接器后解锁连接器。

太阳能电池板逆变器

太阳能电池板逆变器是光伏系统中最重要的组件之一。该组件将太阳能电池板产生的直流能量转换为适合您电器的交流电。输出为纯正弦波，具有 120V AC 电压（美国）或 240V AC（欧洲）。

太阳能电线类型

可以使用模块上预先安装的电线将太阳能电池板连接在一起，但将接线扩展到逆变器或服务面板需要选择合适的电线。对于屋顶光伏安装，您可以使用光伏电线，在欧洲称为TUV光伏电线或EN 50618太阳能电缆标准。对于需要地下安装的地面安装光伏装置，您需要地下服务入口 （USE-2） 电缆。

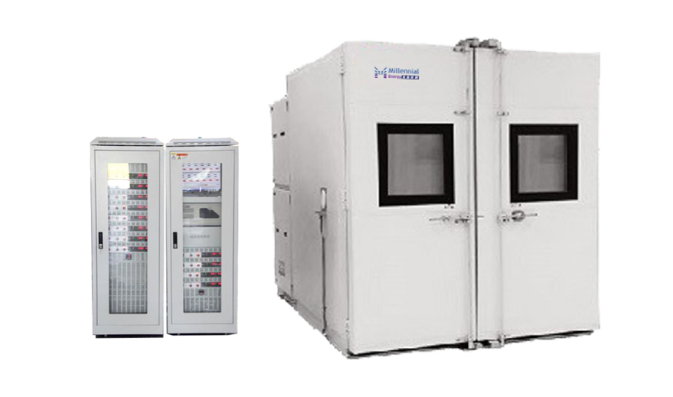

美能电流连续性测试系统

美能能源电流连续性测试系统是专门为IEC61215标准中10.11高低温循环实验条款、10.12湿冻实验条款。主要包括提供稳定直流电、电流记录、温度记录和温度控制功能，通过温度控制直流电源的开启，对多路电流、多路温度长期实时监控。与高低温循环箱配合使用，可对多个组件内部电路导通性监控。判断太阳能电池组件在高低温交变环境下材料的抗疲劳性、层压工艺的合理性、焊接质量的稳定性。

商务联系：杨经理-150 0060 6607

本期对于光伏电池布线的基本知识就到这里，对于光伏产业的技术和工艺，「美能光伏」也一直都在持续关注，希望提供的信息也可以帮助到大家。
