上期我们给大家分享了3D显微镜的一些基本原理和共聚焦显微镜的优点，但大家对于它的应用可能还不太了解，3D显微镜在光伏行业中，就有测量栅线、绒面金字塔、激光划线等多种功能，本期「美能光伏」将给你介绍3D显微镜在光伏行业的应用知识。

栅线测量功能

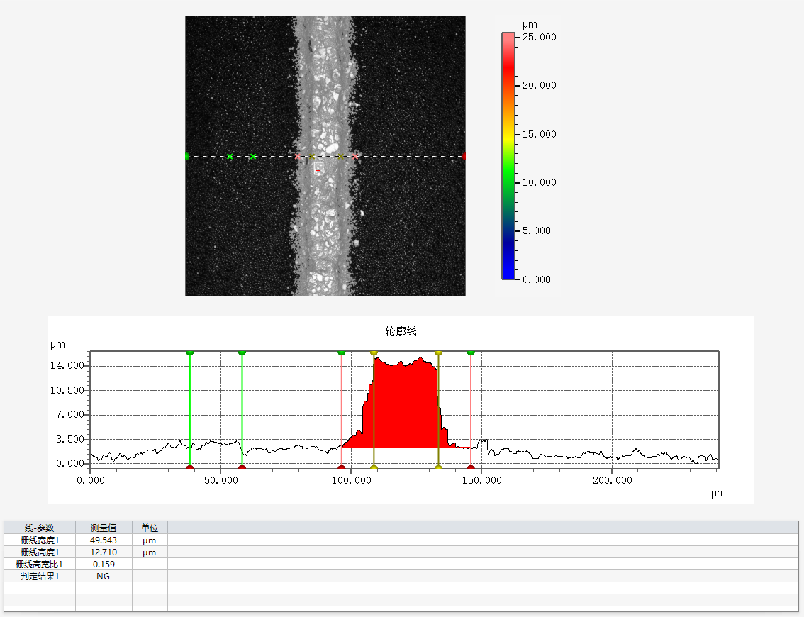

1、能够测量栅线的高度、宽度，自动计算高宽比。

2、可自动圈出栅线的边缘，并计算出该区域内栅线的面积、体积等参数，从而能知道浆料的体积等数值。

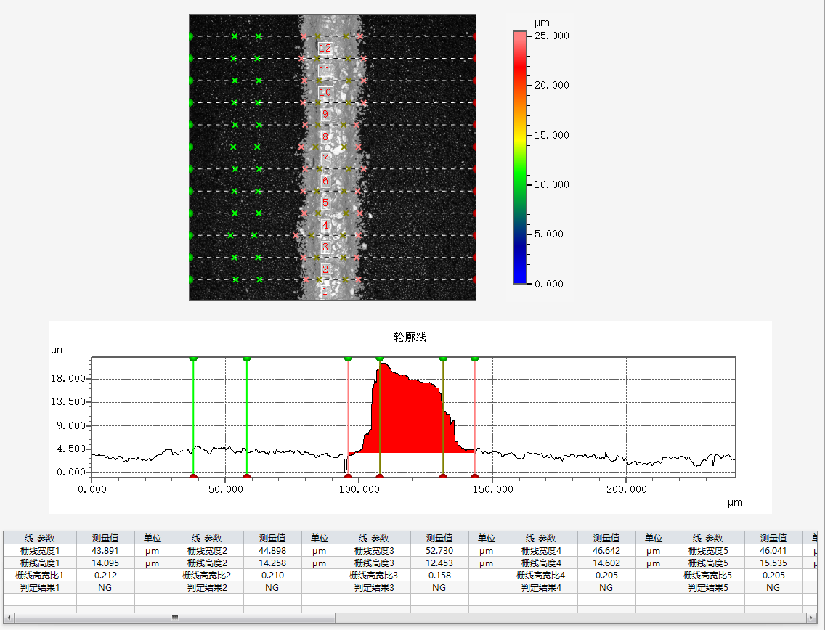

3、单视场内的剖面线数量多达12条，并取平均值。

金字塔测量功能

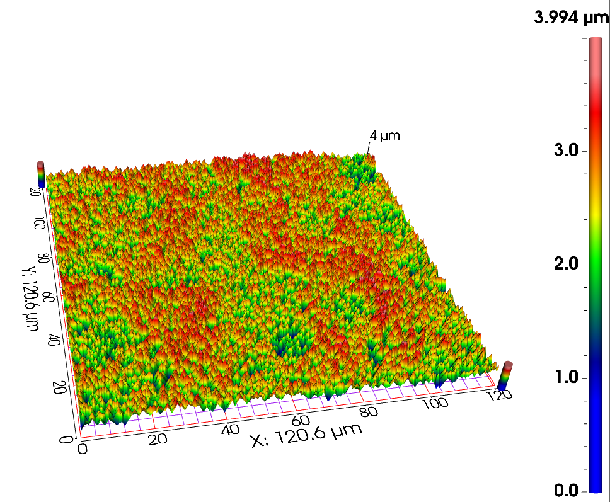

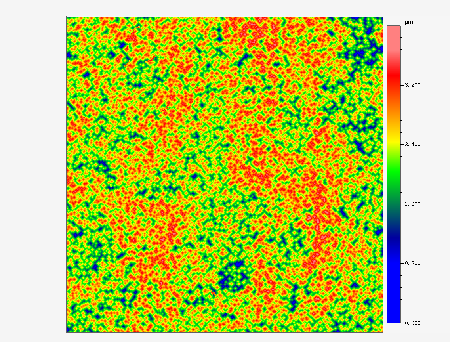

能够检测制绒绒面的2D/3D图像，自动统计出单位面积内的晶粒数量，并在视图上以十字符号标记出晶粒位置。

美能3D显微镜

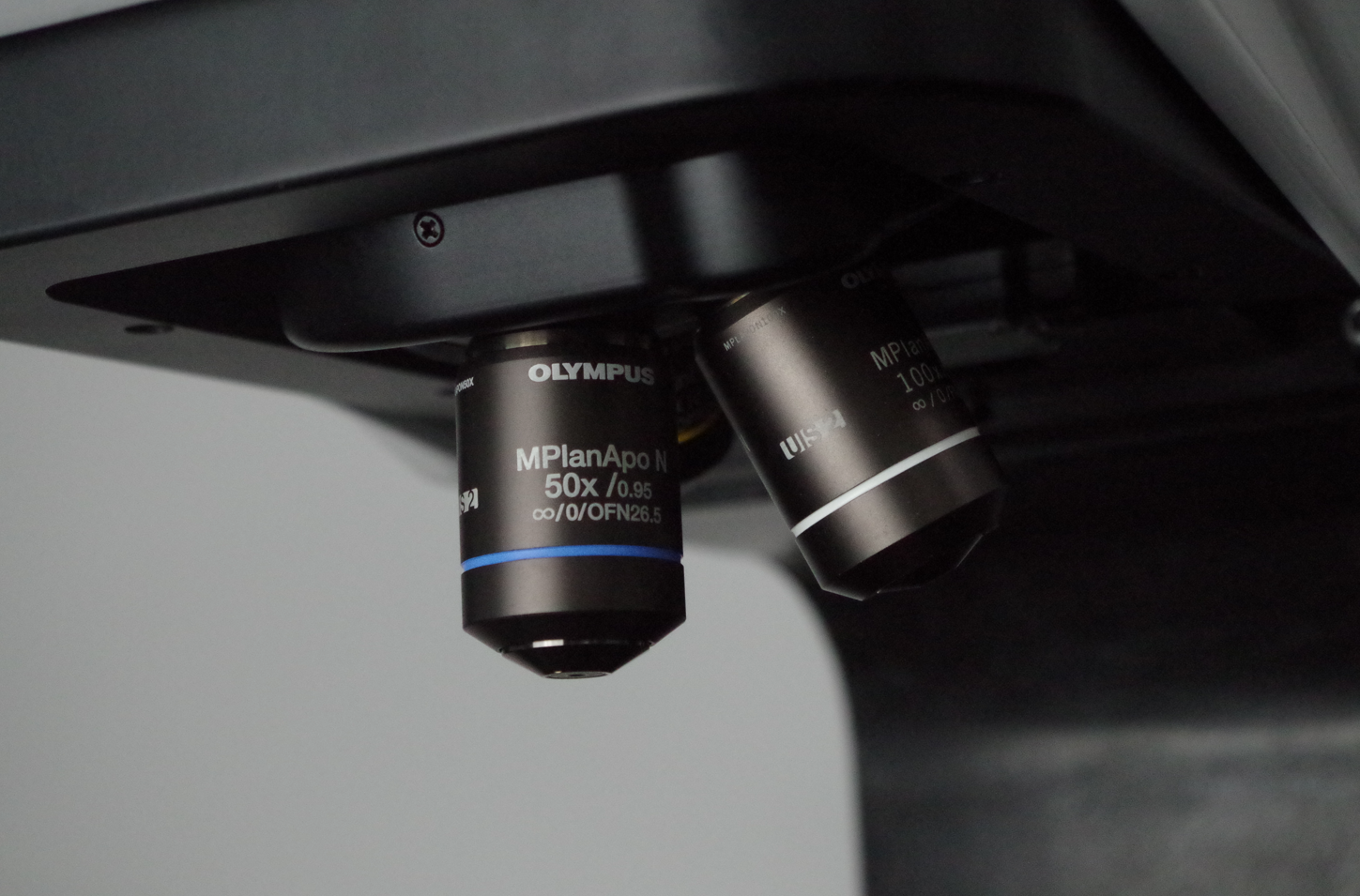

美能3D显微镜ME-PT3000是一款高速共聚焦扫描显微镜 ，可用于精确可靠的3维(3D)测量。通过快速光学扫描模块和信号处理算法可实现实时共聚焦显微图像。

ME-PT3000 3D显微镜专用于光伏行业对光伏电池片表面的栅线及绒面进行质量检测的光学仪器。以光学技术为原理、结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对光伏电池片上的栅线的高度与宽度、绒面上的金字塔数量进行定量检测，以反馈光伏电池片清洗制绒、丝网印刷工艺质量。

商务联系：薛经理-155 9907 0566

其他功能

1、pad点:计算金属化面积。

2、背电极:观察背面铝电极印刷的是否均匀、缺损,确定印刷银浆耗量，控制生产成本。

3、pad点抛光硅片：观察打磨后硅片在制作工序中的损伤层，优化制作工艺。

4、PR凹槽:提升组件效率，降低电池片裂片风险以及单片成本。

5、激光划线:观察切割边缘毛刺或残渣图像,改善切割工艺，节约成本。

3D显微镜是电池片生产中很主流的一种检测设备，不管是异质结还是钙钛矿或者其他电池工艺，都会用到它。但不同的设备，性能参数都不一样。「美能光伏」也会为大家带来各式各样的产品分享。
