美能光伏科普 | 丝网印刷的网版制作工艺
上期「美能光伏」给大家介绍了丝网印刷的生产原理以及制作工序的五要素，大家对于光伏行业的丝网印刷有了一定的认识，本期将继续和大家分享丝网印刷中网版的基础知识和制作工艺。
网版的基本知识
网版是由不锈钢（钨钢）织成不同网目大小的网纱、PI胶膜及涂在网纱上的感光胶组成。网版主要分为两类网版：一类为常规网板，网布角度为22.5°；一类为无网结网版，网布角度为0°和90°。网版网布的基本参数主要有：网布的目数、网布的厚度、透墨量、开口率和开口。目前使用最多的网布分类为430-13、480-11和520-11。
目前常用的网版载体有乳剂和PI膜。乳剂网版使用的是感光胶作为图形的载体，而PI网版则是以一层PI膜为载体。

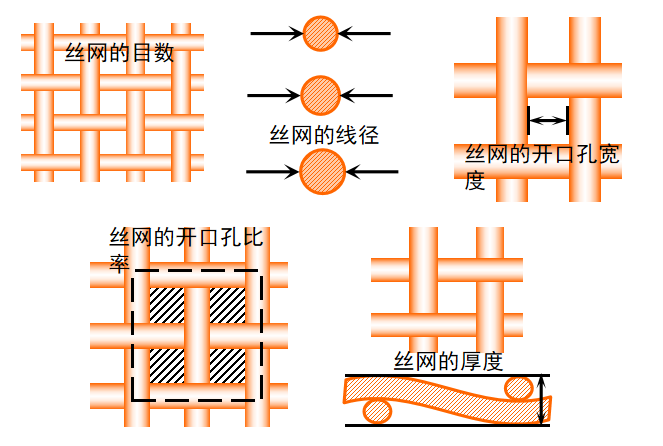

网版的基本参数介绍图

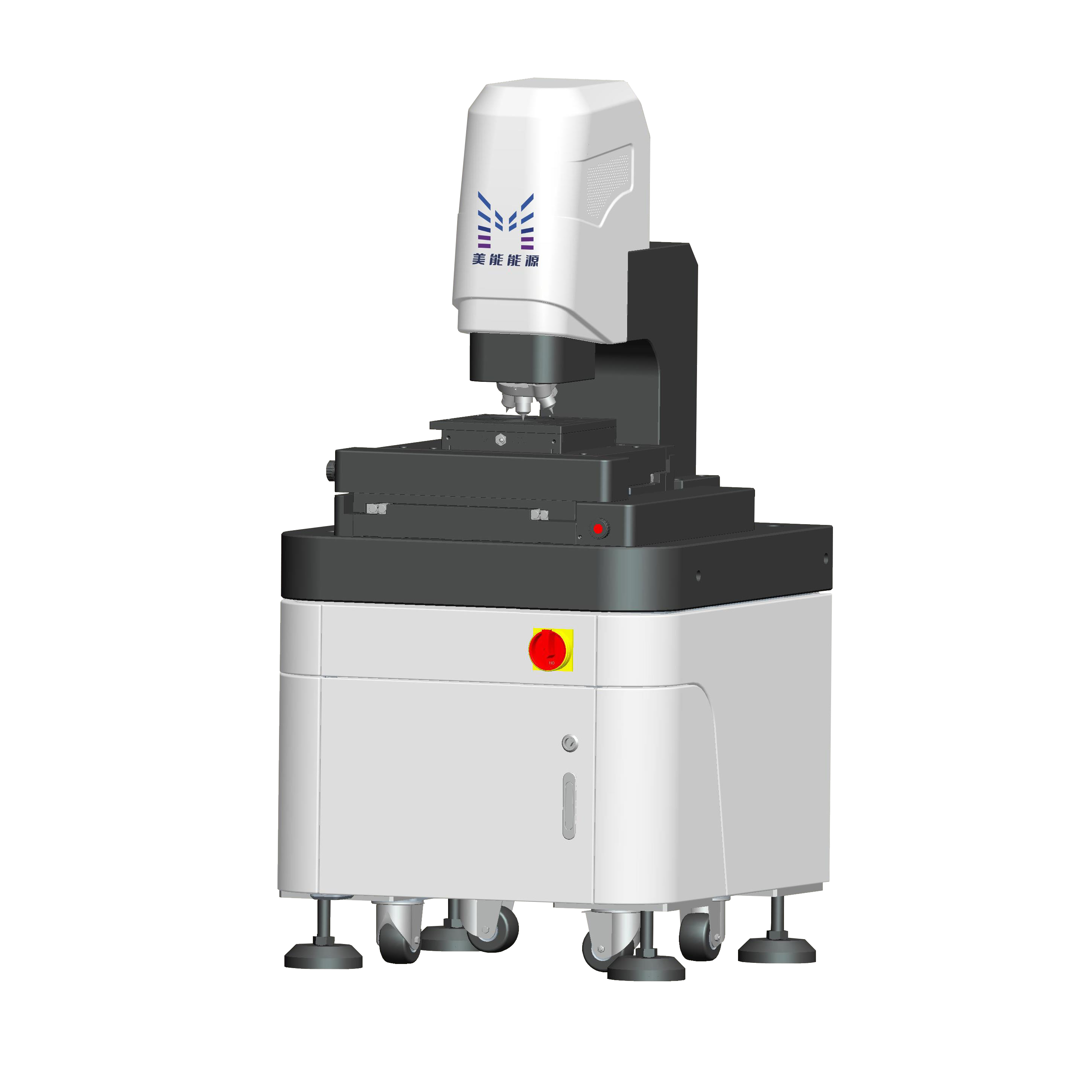

美能3D显微镜ME-PT3000是一款高速共聚焦扫描显微镜 ，可用于精确可靠的3维(3D)测量。通过快速光学扫描模块和信号处理算法可实现实时共聚焦显微图像。
ME-PT3000 3D显微镜专用于光伏行业对光伏电池片表面的栅线及绒面进行质量检测的光学仪器。以光学技术为原理、结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对光伏电池片上的栅线的高度与宽度、绒面上的金字塔数量进行定量检测，以反馈光伏电池片清洗制绒、丝网印刷工艺质量。
商务联系：薛经理-155 9907 0566
主流网版的选择
目前主流的网版载体主要以PI膜为主，因为PI膜切割后的图形边缘整齐干净，相较于传统乳剂网版，在印刷上线形更好。
PI——聚酰亚胺，是分子结构含有酰亚胺基链节的高分子聚合物。其分子结构如下：
PI的特点：
优良的机械性能：抗张强度高于100MPa
耐高温：耐高温达400oC以上，长期使用温度范围-200~300oC
稳定性：不溶于有机溶剂。
PI膜常用厚度为：3um，5um，7.5(8)um, 10um, 12.5um

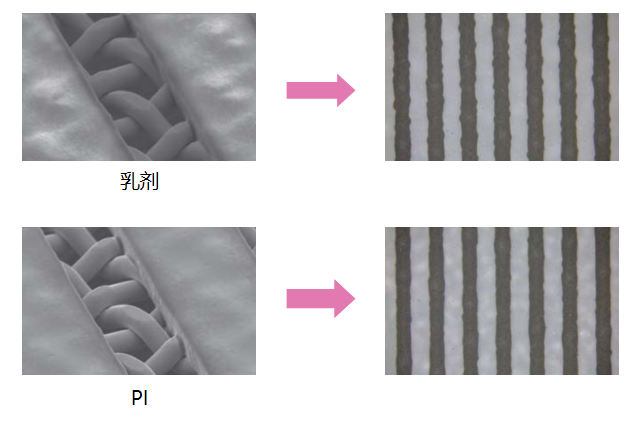

乳剂网版和PI网版的线型对比

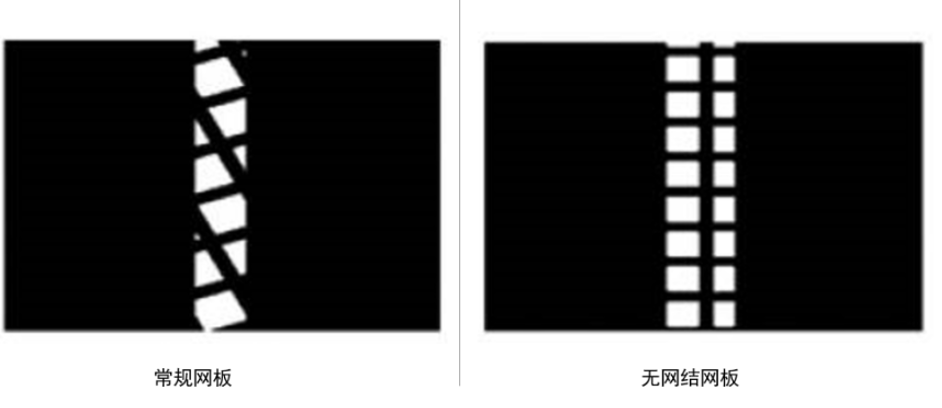

网版类型从常规网版转变为无网结网版，丝网的角度也从22.5°转变为0°。
无网结网版相较于传统斜网网版有哪些有点呢？主要有以下几点：
1.细栅避开钢丝网的十字结点，线宽可以做到15μm以下，无虚印断栅。
2.搭配合适的浆料，烧结后线宽达到25um以下。
3.相同印刷条件下，比传统网版提升效率0.05%-0.1%，或者湿重降低10%。
网版的制作工艺流程图

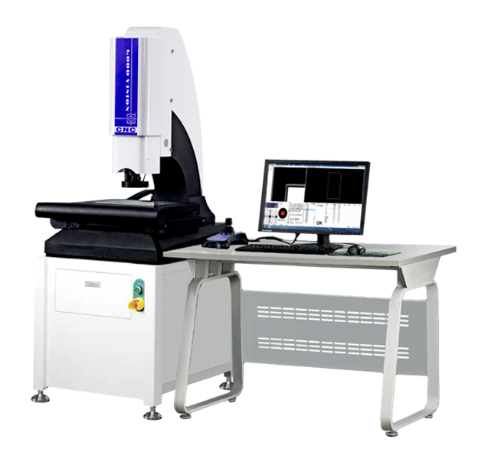

美能全自动影像测量仪VMM PRO独家金属遮盖率测试功能。
它显示分辨率高达0.0001mm，工作台X、Y向垂直度高，保证坐标测量精度达（1.9+L/200）um，即使工件没有摆正也可达到很高的测量精度。
安装有多种照明，满足各类需求，LED六环八区(三十二相) 表面环光+同轴落射光+底部平行背光，均可编程控制，能提供N种照明组合方式，满足不同的照明需求。
网版制作是丝网印刷的的工艺核心，它对电池片生产质量有着很重要的影响，「美能光伏」下期会继续给大家带来丝网印刷流程中的生产细节。
