前四期把材料、器件、叠层都过了一遍。这一期回到一个更实在的问题：一块电池造出来，怎么证明它能上天？太空没有回头路，所有失效都得先在地面预演一遍。

任务轨道与电池选材

材料选型强依赖轨道环境、辐照、任务时长、质量可靠性约束。LEO、GEO、深空要求差很大：

不同轨道对电池的要求差异很大，横向比较 LEO、GEO 与深空任务的核心诉求

技术需求从 LEO 的成本驱动，一路滑向深空的性能可靠驱动。

三类太阳能电池技术对比

横向比较硅、GaAs/III-V 多结与 CIGS 薄膜三条路线的效率、成本、辐射耐受与适用场景

硅虽然便宜，但在高能质子、电子长期轰击下晶体结构损伤累积，功率衰退快。GaAs 和 III-V 多结贵，可耐辐射、温度系数低、寿命长，是高价值任务的首选。CIGS 走轻量柔性路线，对质量敏感的小卫星最对路。

第一道关：辐射

太空辐射对电池的伤害分两类：

电离损伤：高能粒子穿过材料时甩出电子-空穴对，在介质层里攒电荷，改界面态，钝化质量下滑。

位移损伤：质子、电子、重离子把晶格原子撞离原位，形成点缺陷和缺陷团簇。这些缺陷变成 SRH 复合中心，少数载流子寿命和扩散长度被压短。

对电池参数的影响很直接：

JSC下降：扩散长度变短，载流子还没被收走就复合了。

VOC下降：复合增强，准费米能级分裂变小。

FF下降：缺陷增加串阻、并联漏电通道。

损伤程度和粒子类型、能量、注量挂钩。地面测试通常用电子或质子加速器模拟，按不同能量和注量组合，预测电池在任务末期的剩余功率（End of Life, EOL）。

第二道关：热循环

LEO 卫星每 90 分钟左右进出一次地影，电池温度在 −150 ℃ 到 +120 ℃ 之间来回摆。这种循环一打就是几年甚至十几年，材料反复胀缩。

后果包括：

不同层热膨胀系数对不上，生出机械应力；

焊点、互联条疲劳开裂；

界面脱层、微裂纹扩展；

缺陷迁移、扩散，钝化层退化。

地面热真空试验箱就是用来预演这一关的：抽真空模拟太空无对流，温度程序模拟轨道冷热循环，边循环边测 I-V 曲线，看参数什么时候开始不可逆地垮。

第三道关：真空与紫外

真空下电池散热只靠辐射，热设计得重算。同时没了大气过滤，紫外强度远高于地面，封装胶、减反射膜、表面钝化层会加速老化。有些材料还会"出气"，挥发物在真空里飘到光学面或相邻器件上造成污染。

原子氧主要在 LEO 作妖，专挑暴露的有机材料和部分金属涂层剥蚀。

老化方法学：不是测一次，而是追全过程

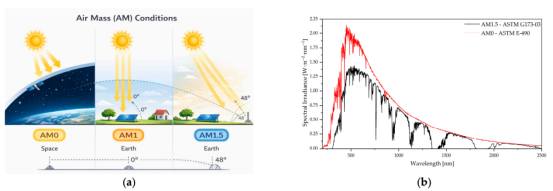

AM0与AM1.5光谱及几何差异

太空电池的可靠性验证，不是测个初始效率就完事。标准流程大致是：

初始表征：AM0 光谱下测 I-V、EQE、暗 I-V、电容-电压，立 BOL（Beginning of Life）基准。

辐射退化试验：按任务能谱和注量做质子/电子辐照，分阶段测衰减，拟合退化曲线。

热真空循环试验：真空环境里跑几百到几千次温度循环，盯 VOC、JSC、FF、串联电阻的变化。

紫外老化：高强度紫外持续照，评估封装和表面退化。

长期 MPP 追踪：在模拟光照和温度下持续跑，看最大功率点漂移、光致衰减、离子迁移这些慢失效。

EOL 评估：把各项退化数据合起来，外推到任务末期剩余功率，决定要不要降额设计或加冗余。

复现环境应力示意

这套流程里，MPP 追踪尤其关键。很多退化不是一下把电池打坏，而是让最大功率点慢慢漂。测试系统要是锁不住 MPP，测出来的效率就会系统性偏高或乱跳，后面的寿命预测也就跟着失真。

上天前的测试，本质是用地面设备把太空十几年的"折磨"压缩到几个月里做完。辐射、热循环、真空、紫外，每一项都有对应模拟手段；真正值钱的，是把它们组合起来，看电池在多重应力下怎么长期演化。下一期做最后一期总结，看未来太空光伏往哪走。

钙钛矿最大功率点追踪测试MPPT

联系电话：400 008 6690

钙钛矿最大功率点追踪测试MPPT采用3A+级LED太阳光模拟器作为老化光源，并在上一代基础上完成全面进阶：光谱范围拓展至300~1700 nm（AM0）、光谱等级达到AAA（AM0）、支持 24 通道独立可调，为钙钛矿太阳能电池、太空光伏及叠层电池（2T/3T/4T）的研究提供了强有力的支持。

▶ 光源等级：AAA（AM0），光谱范围 300~1700 nm，适用于太空光伏测试

▶ 多波段独立可控：24 通道可调（AM0），精准匹配三结、四结叠层电池子电池带隙

▶ 大样品夹具：支持 210×105 mm 叠层电池，夹具采用正背面金线挤压引出电极

▶ 环境可控：支持 15℃~100℃ 半导体控温，同时可在氮气环境（无水无氧）下测试

这套系统为钙钛矿太阳能电池、太空光伏及叠层电池（2T/3T/4T）的研究提供了强有力的支持，无论是钙钛矿的老化衰减曲线，还是太空光伏在 AM0 条件下的功率追踪，都能在地面获得可重复的实测数据。

下期预告（收官）：太空光伏未来不会收敛到单一架构，而是按任务挑方案。第6期做结论与展望，把整个系列收个尾。

投票：做太空电池，你更不敢妥协哪头？A. 可靠性/长寿命　B. 峰值效率　C. 比功率/轻量化　D. 成本。评论区扣字母。

原文参考：Space Photovoltaics: Materials, Device Concepts and Operational Challenges

*特别声明：本账号所发布的原创及转载文章，仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯本账号相关权益的行为。文章内容仅供参考，如涉及版权问题，请及时联系我司进行删除。
