随着全球商业航天产业的快速发展，低地球轨道（LEO）卫星星座（如 Starlink、千帆）正推动航天从“高可靠、小规模”向“低成本、大规模”转型。这一变化对能源系统提出了新的要求：更高比功率、更低成本以及更轻质量。

钙钛矿太阳能电池（PSCs）因其高比功率和低制造成本，在地面光伏领域已展现出强竞争力，并在空间应用中具备潜在优势。然而，其商业化应用仍受限于稳定性问题。地面研究表明，多种环境应力（光照、温度循环、湿气）会协同作用，引发离子迁移、晶格收缩及界面失效等问题。美能光热真空试验箱打破传统单一环境测试的局限，实现三大实验条件的协同控制与精准耦合，完美复现太空轨道中光伏组件的真实工作环境。

现有标准（如 IEC、ISOS）主要针对传统光伏技术，难以覆盖钙钛矿材料的复杂退化机制，尤其缺乏对多场耦合效应的考虑。而空间环境更为严苛，包括高能粒子辐射、极端温差和强真空紫外辐射。因此，建立针对钙钛矿的专用稳定性测试体系已成为其空间应用的关键前提。

关键测试体系

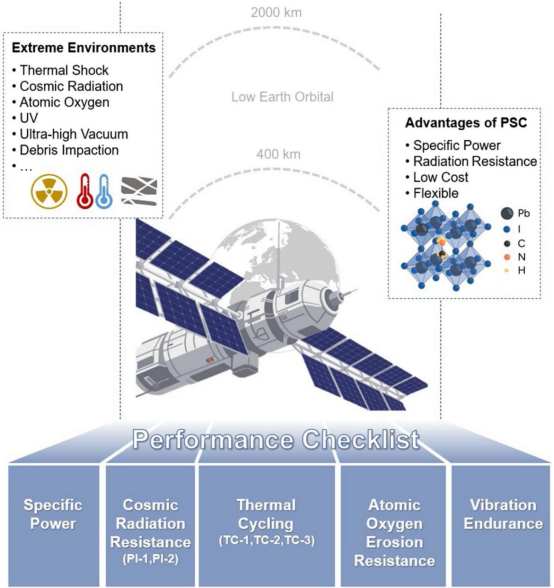

面向空间应用的钙钛矿太阳能电池性能评估体系构架图

热循环测试

LEO环境下，航天器每约90分钟经历一次昼夜交替，温度在+150 °C至–150 °C之间剧烈变化，温差超过300°C。这种极端热循环对钙钛矿器件构成严重挑战：

· 高温：加速离子迁移与化学分解，导致性能衰减

· 低温：晶格收缩，提高界面阻抗，抑制载流子输运

· 光-热耦合：加剧材料疲劳，缩短器件寿命

不同于传统材料，钙钛矿具有一定“自修复”能力，其缺陷可在光照或加热条件下重新分布。因此，仅通过“初始—最终效率”评估稳定性是不充分的。

为此，建议构建分级热循环测试体系：

· 温度等级：±100 °C / ±120 °C / ±150 °C

· 循环设置：基础测试：20次循环（约等效10天在轨）；长期测试：1000次循环（约等效1年）

·每周期设置恢复时间（约1小时），用于评估自修复行为

该方法可更真实反映器件在动态环境中的稳定性表现。

质子辐照测试

在空间辐射环境中，钙钛矿材料表现出优于传统光伏材料的潜力：

· 高缺陷容忍度：仍可保持有效载流子输运

· 抗辐照能力强：在高通量质子辐照下效率衰减较小

· 自修复能力：部分辐照损伤可恢复

然而，现有测试方法（如单能粒子加速器）难以模拟LEO的真实辐射谱（0.1–20 MeV 连续分布），尤其忽略低能质子的内部损伤效应。

新兴技术（如激光驱动加速LDA）可产生连续能谱粒子束：

· 能谱范围：0.1–50 MeV

· 成本降低：>80%

· 环境匹配度：>90%

该技术为建立低成本、高精度的空间辐照测试标准提供了重要路径。

综合环境测试

除热循环和辐照外，钙钛矿空间应用还需关注以下关键测试：

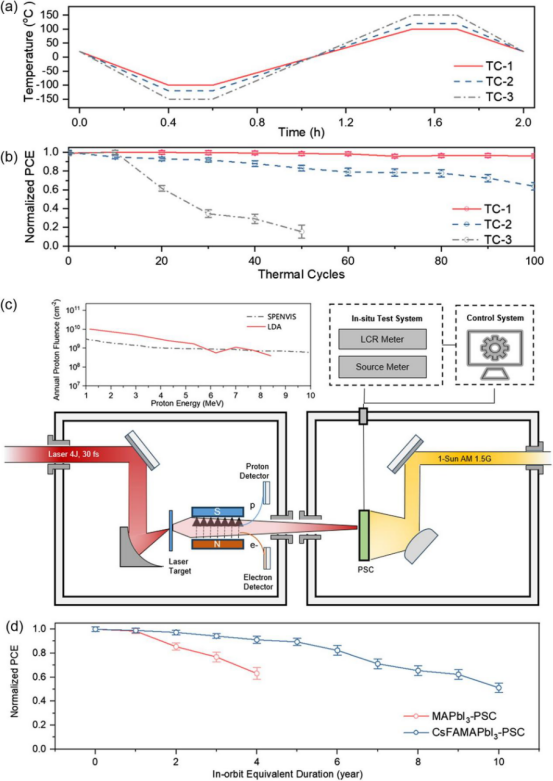

钙钛矿光伏器件在地面模拟空间辐照条件下的初步性能评估

原子氧（AO）腐蚀测试

为实现轻量化设计，钙钛矿组件通常采用柔性基底（如聚酰亚胺）和超薄封装层（如PET）。尽管显著降低了面密度，但这些材料在 LEO 原子氧环境中易发生腐蚀：

· AO通量：10¹⁹ atoms/(cm²·year) 级

· 影响：表面侵蚀、透过率下降、结构失效

建议测试条件：

· AO 能量：5–10 eV

· 通量：3 × 10²⁰ atoms/cm²（≈3 年轨道暴露）

评价指标：

· 质量损失 ≤5%

· 透过率衰减 ≤10%（850 nm）

· 短路电流衰减 ≤15%

振动可靠性测试

空间发射与在轨运行会引入复杂机械应力：

· 发射阶段：5–2000 Hz，10–20 g 随机振动

· 在轨阶段：10–1000 Hz 微振动

钙钛矿材料本身较脆，在循环应力下易产生：微裂纹、晶粒滑移、界面脱层。

现有测试体系未充分覆盖振动影响。因此需建立专门框架：

· 振动阈值筛选

· 模态分析

· 热-振耦合测试

目标是将失效机制与结构设计直接关联，实现工程可用性评估。

比功率（Specific Power）

比功率是太空光伏的核心指标之一。钙钛矿组件具备显著优势：

· 厚度 <100 μm

· 面密度 <50 g/m²

· 重量降低 >70%

尽管效率略低于GaAs，但：

· 比功率提升3–5倍

· 发射成本降低>30%

· 制造成本 < 传统技术50%

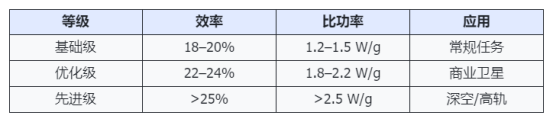

文中提出分级应用体系：

该路径有助于降低技术验证风险，同时提升商业化可行性。

钙钛矿光伏在太空应用中具有显著潜力，但其工程化仍依赖于标准化测试体系的建立。未来应在现有航天标准基础上，结合钙钛矿材料特性，重点构建涵盖以下内容的测试框架：热循环稳定性、辐照耐受性、封装可靠性、多场耦合效应评估；通过分级测试与关键指标约束，在确保可靠性的同时保留技术迭代空间，将有助于推动钙钛矿光伏从实验室走向商业航天应用。

美能光热真空试验箱

联系电话：400 008 6690

美能光热真空试验箱实现光照、温度、真空三大条件的协同控制，真实复现低轨太空环境。适用于钙钛矿、硅基及III-V族太阳能电池在极端空间下的性能评估与可靠性验证。

· 太阳光模拟：AM0太空光谱，AAA等级，模拟紫外短波辐射

· 温度控制：-70℃/-80℃（可选-175℃）至+150℃，支持冷板、气氮等多种方式

· 高真空：可达8.0×10⁻⁵ Pa 或 5.0×10⁻⁵ Pa

美能光热真空试验箱可精准评估钙钛矿、硅基及III-V族太阳能电池在空间极端环境下的性能与可靠性，重点服务于热冲击、热疲劳及紫外老化等测试需求，为航天光伏器件的工艺优化与寿命预测提供核心检测支撑。

原文参考：Advancing perovskite photovoltaics for space: critical stability testing guidelines
