随着商业航天产业的快速发展，对轻质、高效、低成本的空间光伏技术需求日益迫切。钙钛矿太阳能电池（PSCs）凭借其高功率转换效率、优异的柔性及低温溶液加工潜力，成为极具前景的下一代空间能源技术。然而，太空环境中的极端热循环、高能粒子辐射、超高真空及强紫外辐照会严重损害其性能与寿命。美能温湿度综合环境试验箱专为验证评估组件或材料的可靠性，能达到快速升温降温，提升测试效率，满足IEC61215等标准。

本文系统综述了为应对上述挑战而发展的三大核心策略：具有自修复能力的钙钛矿材料、用于管理热机械应力的梯度缓冲层，以及提供多重防护的先进封装技术。这些策略协同作用，可显著提升器件在轨稳定性。本文还分析了PSCs在低地球轨道卫星、深空探测及月球/火星表面任务中的应用潜力与适配性，并探讨了规模化制造与系统集成面临的现实挑战。最后，对未来发展路径及对地面极端环境光伏技术的溢出效益进行了展望。

空间严苛环境对钙钛矿电池的独特挑战

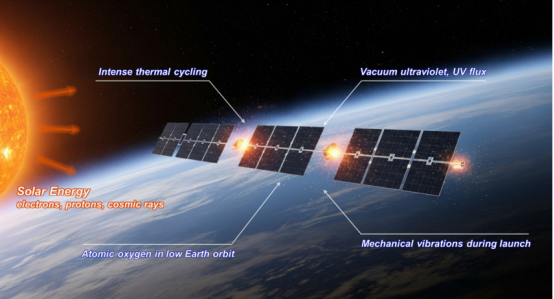

空间环境应力源示意图

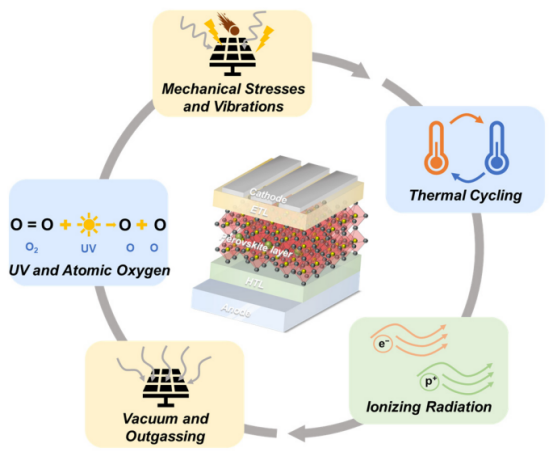

空间特有降解机制示意图

太空环境远超地面测试条件，主要应力源包括：

剧烈热循环： 近地轨道昼夜快速交替（约90分钟），导致器件在-150°C至+120°C之间反复胀缩。各层材料热膨胀系数不匹配会在界面产生累积性机械应力，引发分层、开裂，最终导致失效。

高能粒子辐射： 电子、质子及宇宙射线会撞击晶格，产生原子位移、形成深能级缺陷，导致光电流与填充因子衰减。钙钛矿的离子晶格对此相对敏感。

超高真空： 虽消除了氧气与水分，但会导致钙钛矿层中有机组分（如甲铵离子）及传输层材料的缓慢升华（放气），改变材料组分与性能。

复合应力协同效应： 辐射产生的缺陷在热循环下迁移率增加，可能加剧性能衰退。真空环境也无对流散热，加剧热管理难度。

提升空间适应性的核心设计策略

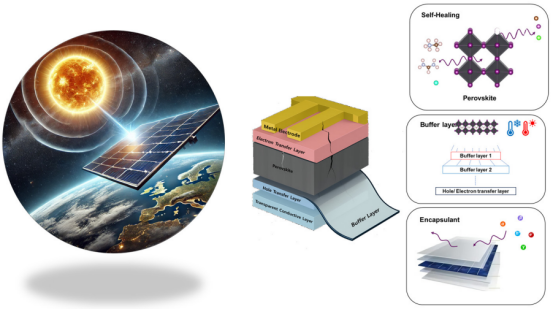

空间兼容器件结构示意图

自修复钙钛矿材料

利用钙钛矿材料离子晶格的“柔软”特性，通过组分工程引入动态修复能力：

机理： 辐射或应力产生的缺陷（如卤素空位）在光照或温和加热下，可通过离子迁移实现部分可逆的修复。

方法： 采用混合阳离子（甲脒/铯/甲铵）、混合卤素配方提升本征稳定性；添加过量挥发性卤化物（如甲脒碘化物）作为“修复储备”；使用大有机阳离子（如苯乙基铵）构建2D/3D异质结，动态钝化界面缺陷。

局限与平衡： 自修复能力存在饱和极限，极端辐照下可能失效。需在修复能力与结构鲁棒性间取得平衡。

梯度缓冲层工程

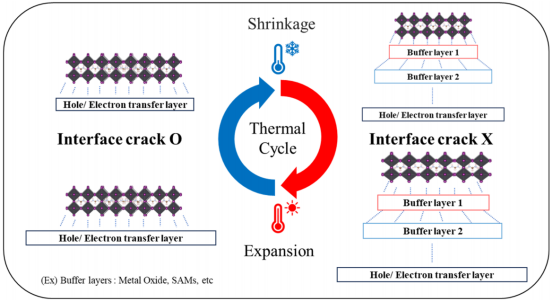

梯度缓冲层工作原理图

用于缓解因热膨胀系数失配引起的界面机械应力，防止分层与开裂：

设计原理： 在刚性层（如金属氧化物传输层）与柔性层（如钙钛矿、聚合物）之间，插入CTE呈梯度过渡的中间层（如特定氧化物、有机-无机杂化材料），平滑应力分布。

材料与形式： 包括功能化氧化物夹层、柔性聚合物缓冲层、自组装单分子层等。采用柔性基底（如聚酰亚胺）本身也能吸收部分应力。

关键考量： 缓冲层需兼顾电学功能（如辅助电荷提取）与机械性能，避免引入额外的串联电阻。

先进多功能封装技术
空间封装是最后的屏障，需超越地面防潮防氧需求，实现多功能集成：

核心要求： 阻隔真空放气、屏蔽紫外及部分粒子辐射、耗散静电、耐受热机械应力。

技术方案：

超薄致密涂层： 采用原子层沉积技术制备纳米级Al₂O₃或SiO₂层，有效阻隔水氧并抑制组分升华。

柔性复合屏障： 将上述无机涂层与柔性高分子薄膜（如聚酰亚胺）结合，形成兼具低渗透率和良好机械性的混合封装。

功能化封装材料： 研发含辐射防护填料（如氢-rich聚合物）或静电耗散层的透明封装材料。

辐射耐受性的深入研究与优化

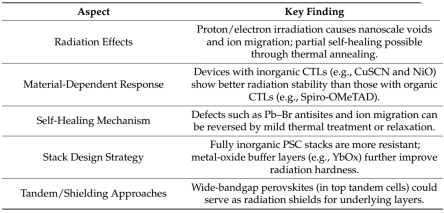

辐射耐受性最新进展总结

早期研究表明钙钛矿具有出乎意料的辐射耐受性，部分归功于其自修复特性。近期更深入的研究揭示：

耐受限度： 在中等剂量下表现出良好耐受与恢复能力，但超高剂量或特定能谱（如重离子）仍可造成不可逆损伤。

器件层面的弱点： 有机电荷传输层（如Spiro-OMeTAD）和电极往往是辐射下的薄弱环节，而非钙钛矿吸收层本身。

优化方向： 采用全无机电荷传输层（如NiOx, SnO₂）和稳定电极；设计以宽带隙钙钛矿为顶电池的叠层结构，为底层电池提供辐射屏蔽。

应用场景与任务适配性

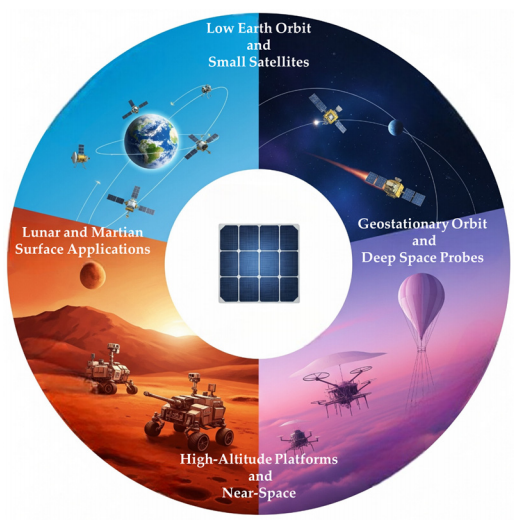

应用场景展望图

低地球轨道与小型卫星： 受益于高比功率和低成本，是近期最可能商业化的应用场景，尤其适合大规模星座和立方星。

地球静止轨道与深空探测： 面临更强辐射和更长寿命要求（>10年）。可能路径是与现有III-V族电池构成高效叠层，或发展全无机、高耐辐照的独立钙钛矿电池阵。

月球与火星表面： 柔性、轻质的钙钛矿电池适合部署于栖息地或漫游车表面。需解决月尘/火星尘、极端温度循环及弱光环境下的性能与封装问题。

规模化与工程化面临的挑战

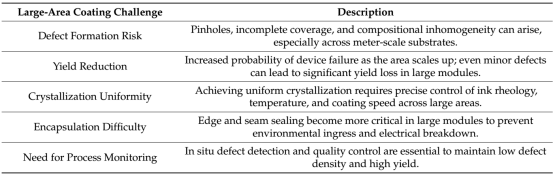

大面积制备挑战总结

将实验室高性能器件转化为可靠的空间能源系统，仍需克服：

大面积均匀制备： 发展狭缝涂布、刮刀涂布等工艺，在平方米级上实现无缺陷、高效率的钙钛矿薄膜。

组件级封装与可靠性： 解决大尺寸面板的边缘密封、应力管理问题，确保在热真空环境下长期稳定。

系统集成与认证： 适配航天器电源系统电压、热控及展开机构；建立空间环境下的测试标准与认证流程；应对含铅材料的在轨安全与末端处置考量。

钙钛矿太阳能电池为空间光伏带来了轻量化、低成本与高效率的新可能。通过材料自修复、界面应力管理和多功能封装的协同创新，其空间环境稳定性已取得实质性进展。当前研究正从证明“辐射耐受”转向主动设计“辐射硬化”器件。未来五年，预计将在低风险轨道任务中开展更多在轨验证。尽管在长寿命深空任务应用前仍存挑战，但钙钛矿电池有望率先在近地轨道卫星星座中实现商业化应用，并最终推动深空探测与地外基地能源系统的变革。相关技术成果也将反哺地面极端环境光伏及柔性电子领域的发展。

美能温湿度综合环境试验箱

联系电话：400 008 6690

美能温湿度综合环境试验箱采用进口温度控制器，能够实现多段温度编程，具有高精确度和良好的可靠性，满足不同气候条件下的测试需求。

▶温度范围：20 ℃~+130 ℃

▶温湿度范围：10 % RH~98 % RH(at+20 ℃-+85 ℃）

▶满足试验标准：IEC 61215、IEC 61730、UL 1703等检测标准

美能温湿度综合环境试验箱通过精确控制紫外辐照剂量与85°C/85%RH的湿热环境，为钙钛矿光伏组件的可靠性评估提供了关键测试条件。基于该设备执行的测试表明，采用绿色溶剂与边缘调控策略制备的组件在累计36 kWh·m⁻²紫外辐照后仍保持96.1%的初始性能，并在85°C/85%RH条件下持续1000小时后未出现性能衰减。这些结果验证了该组件在严苛环境下的高可靠性，为其商业化应用提供了扎实的实验依据。

原文参考：Development of High-Efficiency and High-Stability Perovskite Solar Cells with Space Environmental Resistance
