TOPCon电池提效:激光氧化集成TOPCon前表面poly-fingers接触
双面TOPCon电池(DS-TOPCon)虽具有高开路电压(>728 mV),但前表面全区域多晶硅poly-Si层导致严重光寄生吸收——200nm厚度即可损失>1 mA/cm²电流。传统方案减薄poly-Si会恶化金属化接触,而选区结构(poly-Si仅存于金属栅线下)可兼顾光学与电学性能。
本文解析了一种利用纳秒紫外激光氧化技术制备TOPCon太阳能电池前表面选区poly-fingers接触的创新工艺。在优化工艺过程中,我们采用了美能3D共聚焦显微镜对表面形貌进行高精度3D成像及缺陷分析,以支持选区结构的开发。
研究方法
样品制备
背结选择性区域双面TOPCon太阳能电池示意图
对称结构:n-poly-Si/SiO₂/n-Si/SiO₂/n-poly-Si,基材为3 Ω·cm n型CZ硅片(双面绒面)。
隧道氧化层:HNO₃溶液(100°C)制备15 Å SiO₂。
多晶硅沉积:LPCVD生长200 nm n型poly-Si(588°C)。
激光图案化工艺

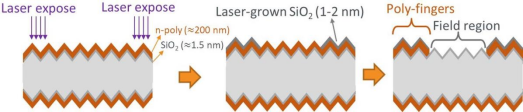

激光氧化掩膜与多晶硅刻蚀流程示意图
本研究提出三阶创新流程:
激光氧化:355nm纳秒激光(≥3W,400mm/s)在TOPCon表面生长1–4nm化学计量SiO₂;
选择性蚀刻:KOH溶液(9%/40°C)移除无掩膜区200nm poly-Si,形成100μm宽poly-Si-fingers;
钝化修复:PECVD沉积70nm SiNₓ,补偿激光损伤并兼容丝网印刷金属化。
结果与讨论
光学建模
全面积与选择性TOPCon的光生电流损失模拟
多晶硅厚度对电流损失的影响:
全区域TOPCon:厚度>20 nm时Jₛc损失>1 mA·cm⁻²。
选择性TOPCon(100 μm宽指状区):200 nm厚时Jₛc损失仅0.2 mA·cm⁻²,对厚度变化不敏感(500 nm时损失0.3 mA·cm⁻²)。
激光氧化机制

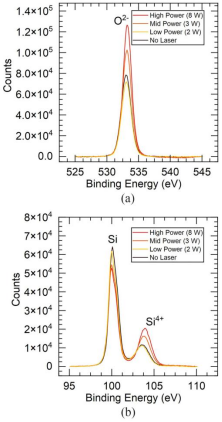

(a) 不同激光功率下的O²⁻峰和(b) Si⁴⁺峰的XPS图谱
氧化层特性:XPS证实,激光功率≥3W时生成O²⁻富集(532eV)、Si⁴⁺峰偏移(103.5nm)的致密SiO₂,符合Deal-Grove热氧化模型;
KOH蚀刻前后多晶硅薄膜的方块电阻测量结果
蚀刻选择性:3W激光后,poly-Si方块电阻保持~30Ω/□,表明SiO₂掩膜抵抗90秒KOH蚀刻;低于3W则掩膜失效。
损伤修复与钝化恢复

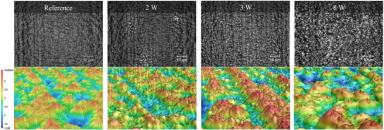

激光共聚焦显微镜图像(俯视图与等距视图)
激光损伤:功率>3W导致金字塔织构圆化,J₀飙升≤2300 fA/cm²;
氢钝化修复:70nm PECVD SiNₓ沉积后,3W激光下的J₀降至43.2 fA/cm²(其中激光面贡献36.8 fA/cm²),选区poly-Si-fingers区复合仅1.65 fA/cm²(覆盖率4.48%)。
电池模拟(Quokka 2)

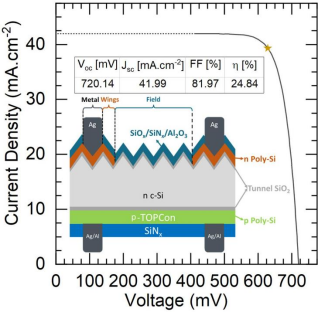

模拟的选择性前表面双面TOPCon太阳能电池的电流-电压特性曲线
模拟的太阳能电池效率随(a)多晶硅指厚度、(b)指宽度、(c)金属接触J0、(d)接触电阻率的变化
基准效率:24.84%(J₀,metal=300 fA·cm⁻²,接触电阻2 mΩ·cm²)。

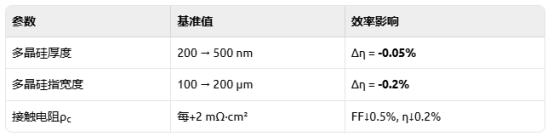

关键参数敏感性分析:
多晶硅厚度(200→500 nm):效率降低0.05%。
指状宽度(100→200 μm):效率降低0.2%(Vₒc↓2.1 mV, Jₛc↓0.4 mA·cm⁻²。
金属接触J₀(300→50 fA·cm⁻²):效率提升至25%。
接触电阻(每增加2 mΩ·cm²):FF↓0.5%,效率↓0.2%。
通过Quokka2电池仿真验证产业化路径:
工艺兼容性:
全程兼容丝网印刷产线(含760℃烧结)
省去传统光刻/TMAH刻蚀5道工序,降本幅度≥18%
效率边界:

当J0,metal≤50 fA/cm²时,效率可达25.0%(初始值24.84%)
本文解析了一种利用纳秒紫外激光氧化技术制备TOPCon太阳能电池前表面选区多晶硅(poly-Si)接触的创新工艺。该工艺通过激光诱导生长SiO₂掩膜,结合KOH选择性蚀刻,实现仅保留金属栅线下方的poly-Si接触条,有效解决了传统双面TOPCon电池中前表面全区域poly-Si层的光寄生吸收问题。实验表明,该方案在保持优异钝化性能的同时,显著提升光学透过率,为25%+高效电池提供新路径。
