引出端的机械稳定性对光伏组件的安全、可靠和持久运行至关重要，其失效可能导致电气性能下降、湿气侵入、漏电起火等问题。引出端强度测试用于确定光伏组件的电源连接是否能够支撑在安装过程中，可能出现的拉伸和弯曲等机械负载。「美能光伏」引出端强度测试仪，模拟组件在运输、安装过程中的线缆拉扯，设备以一定质量施压和扭力评判引线端的抗拉和抗扭力性能。

IEC 61215 MQT 14 引出端强度测试

按照IEC 61215标准的测试流程，在湿度冻结试验（MQT 12）后2h到4h，需要对引出端进行强度测试（MQT 14），以确定光伏组件电源连接是否可以支持拉伸和弯曲等机械负载。

拉伸测试：40N的力逐步施加（10±1）s（根据IEC 60068-2-21），不要猛拉，垂直于安装表面。拉力施加在接线盒的中心部分。

弯曲测试：40N的力逐步施加（10±1）s（根据IEC 60068-2-21），每个方向都应平行于安装表面并平行于组件边缘，以90°的步幅进行变化。

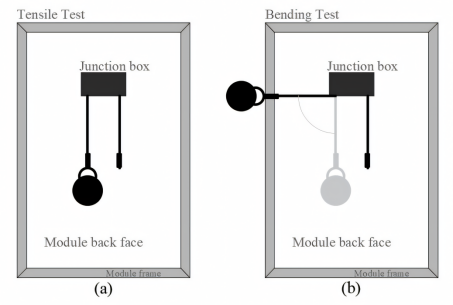

(a)拉伸试验  (b)弯曲试验

引出端强度测试旨在确保光伏组件的电源电缆能够承受机械负载，从而保证组件在使用过程中的可靠性。该测试后，需要重复试验MQT 01和MQT 15，进行最终测量。

引出端强度测试中40N的力逐步施加（10±1）s，该测试步骤是根据IEC 60068-2-21标准执行的，以下针对该项标准做具体分析。

IEC 60068-2-21 引出端及整体安装件强度

参照IEC 60068-2-21标准，以验证在正常装配或操作过程中其引出端或整体安装件可能受到的应力。

拉力试验

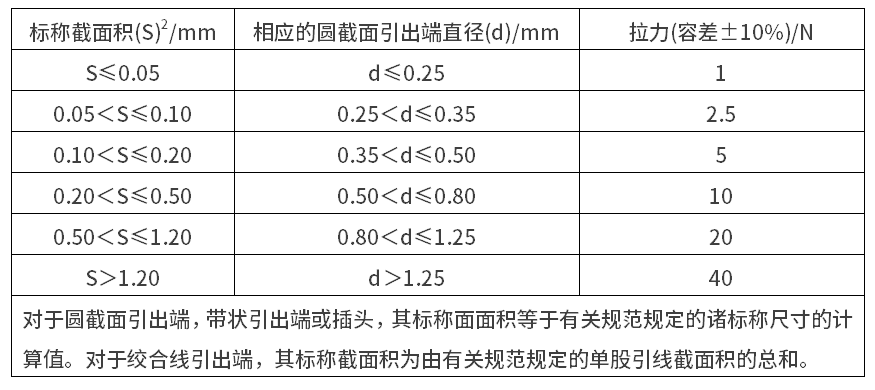

将试验样品主体固定，使其引出端处于正常位置，按下表规定的拉力数值，沿轴施加到引出端上，并作用在离开试验样品主体的方向上。该拉力应逐渐施加，然后保持10s士1s。

a、线状引出端

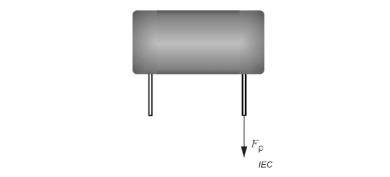

线状引出端（拉力Fp沿轴施加到引出端上）

对于绝缘引出端，应在能加负荷处剥去绝缘层。

对于绞合线引出端，绞合法线应在施加负荷载前在施加负荷处机械地连接在一起（例如:用锡焊或打结的方法）。

b、其他类型的引出端（签状引出端、螺栓、螺钉、接头等）所施加拉力的数值应在有关规范中规定。

其他引出端（拉力Fp径向施加到引出端上）

扭力试验

确定引出端以及引出端与试验样品主体的连接在正常装配或拆卸过程中承受扭力的能力。

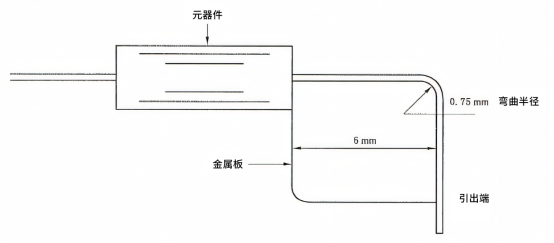

每一引出端在距引出点6mm~6.5mm处弯曲成90°，弯曲的曲率半径应为0.75mm左右，如图所示。

扭力试验

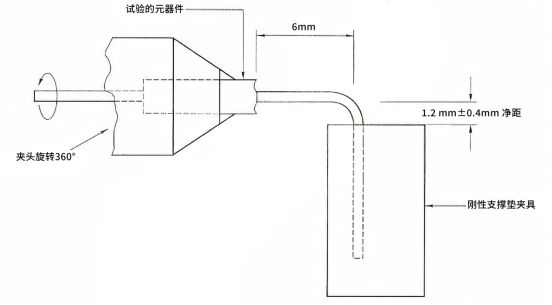

在距弯曲处 1.2mm士0.4 mm处夹紧引出端的自由端（如图所示），然后将试验样品主体或夹具围绕引出端原来的轴以每5s旋转一次的速度旋转。其连续旋转应在相反方向交替进行。

扭力试验-扭转引出端的方法

采用下列方法等级进行试验：

方法1：试验样品主体被夹住，等级1：360°三转，等级2：180°二转

方法2：两个引出端被夹住，等级：180°二转

（方法2主要用于其主体不宜夹住和在每端有同样的轴向引出端的试验样品）

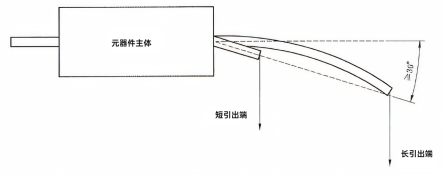

 在主体不易夹住的试验样品上扭转引出端的方法

弯曲试验

验证引出端以及引出端与试验样品主体的连接在正常装配和操作过程中承受弯曲力的能力。

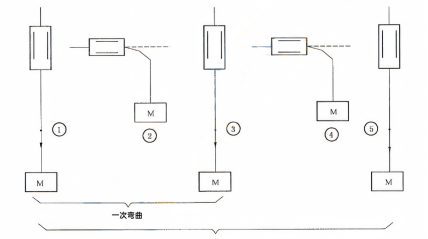

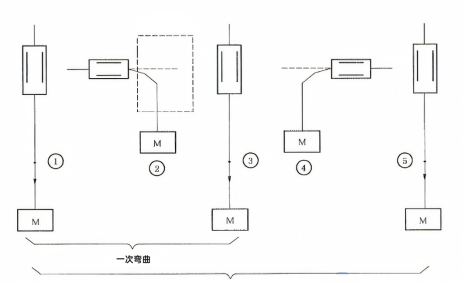

固定试验样品主体，使引出端处于试验样品正常使用位置，其引出端的轴向处在垂直方向，然后在试验样品引出端的末端悬挂施加弯曲力的砝码。将试验样品主体在垂直平面内倾斜大约90°，然后使其恢复到初始位置。

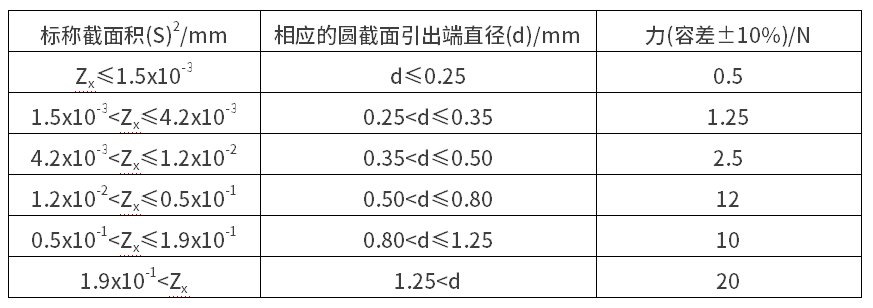

弯曲力数值如下：

 IEC 60068标准规定了一系列严格的测试方法，以验证引出端和安装装置在拉力、扭力、弯曲力等各种情况下的稳定性，确保它们能够承受在正常组装、操作和使用过程中可能遇到的应力。试验样品最后都需要进行外观检查以及电性能和机械性能测量。

接线盒和电线固定测试

与组件分开的接线盒需要根据IEC 62790标准进行测试，具体装置和方法应符合以下要求：

卷曲连接；绝缘位移连接；压入连接；绝缘穿孔连接；无螺钉式夹紧装置；螺杆式夹具；扁平，快速连接端子；焊接连接（根据IEC 60352、60998、60999等标准）

按照相关要求连接后，需要进行以下测试来验证是否符合要求。

接线盒连接方法试验：

按照测试顺序，需要在绝缘强度测试后进行，如图所示，使用直流电流测量外部电缆和接线盒之间的接触电阻。应测量电压降并计算接触电阻。这些测定值应列为参考电阻，不得超过5 mΩ。在完成热循环和随后的介电强度测试后，接触电阻的测量应按上述方法重复进行。测定值不得超过参考电阻的150%。

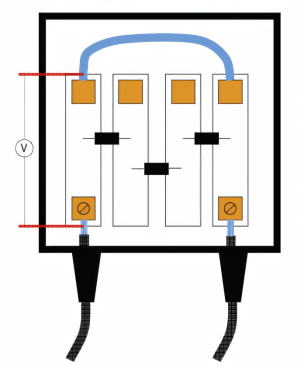

电压降测量

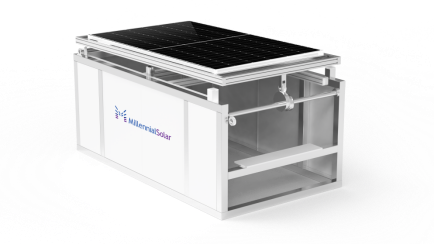

美能引出端强度测试仪

联系电话：400 008 6690

美能引出端强度测试仪是根据IEC61215标准中MQT14条款设计开发的测试系统，用于验证引出端与组件的连接能否承受正常安装和操作过程中所受的力。试验机分拉力试验机、扭力试验机、粘结力试验台3个产品。

■ 扭力测试：伺服马达施力；自动显示扭力、角度

■ 拉力测试：马达提供动力源；砝码重量30N

■ 粘结力测试：40N施加在盒子中心点；保持时间10±1s

引出端强度测试确定光伏组件的电源连接是否能够支撑拉伸和弯曲等机械负载，而保证组件在使用过程中的可靠性。「美能光伏」引出端强度检测仪ME-PV-RT模拟组件在安装过程中，组件引线端被无意或有意拉扯，设备以一定质量的砝码施加在引线端往复拉扯从而评判引线端的抗拉性能，设备利用马达施加一定扭力于引线端，从而评判引线端抗扭力的性能。
