在当前全球对可再生能源需求日益增长的背景下，光伏电池片的性能和耐用性显得尤为重要。美能电池片UV老化试验箱及光衰试验箱，依托先进的技术与设备，致力于模拟不同环境条件下太阳光对电池片的影响，通过精确的光谱不匹配度、辐照不均匀性和辐照不稳定性测试，全面提升电池片的性能和耐久性。这些设备不仅能够有效地模拟和评估电池片在实际使用中可能遭遇的极端条件，也为电池片的持续改进和质量控制提供了科学依据，助力光伏行业的技术进步和产品优化。

电池片暴露在阳光下所产生的变化

通过分析电池片暴露在阳光下所产生的变化，特别是在光谱不匹配度、辐照不均匀性、辐照不稳定性方面的表现，并与BBA级标准进行比较，可以很好的模拟在不同环境条件下，电池片暴露在阳光下所产生的变化。

关于光谱不匹配度，人造太阳光源的光谱形式对太阳电池器件测试结果的准确性有重要影响。例如，Arc lamp型人造太阳光源的光谱失配因子为0.979，晶硅电池输出参数最接近标准太阳光谱AM1.5辐照下的输出参数。

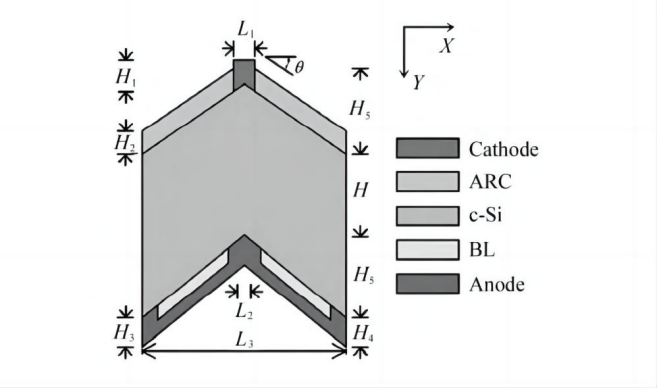

晶硅电池结构模型

这表明，通过选择合适的光源和调整驱动电流，可以实现较高的光谱匹配度，从而达到或接近A级标准。然而，不同类型的太阳模拟器在光谱失配因子上存在差异，这对于电池片的性能测试具有直接影响。

辐照不均匀性是另一个关键因素。例如，一种超A级大型脉冲式太阳模拟器在3 m×3 m内辐照度的不均匀性小于±1%，而LED太阳模拟器的辐照不均匀度达到A级标准，为1.61%。这些研究表明，通过优化光学系统和控制系统，可以显著降低辐照不均匀度，从而满足或超过BBA级标准的要求。

美能UV老化实验箱满足IEC61215标准中MQT09、MQT19条款规定的稳定性测试，光斑面积达到1200*1000mm（适用于20片230电池片），光谱满足BBA标准，辐照度控制方式，手动设定灯管功率或根据设定的辐照强度自动调节。

光衰测试是如何帮助提高电池片的性能和耐用性

光衰测试是评估和提高电池片性能及耐用性的重要手段。通过模拟自然光照条件下的长期光照，光衰测试能够揭示电池片在实际使用过程中可能遇到的性能衰减问题，从而为电池片的设计、制造和优化提供科学依据。

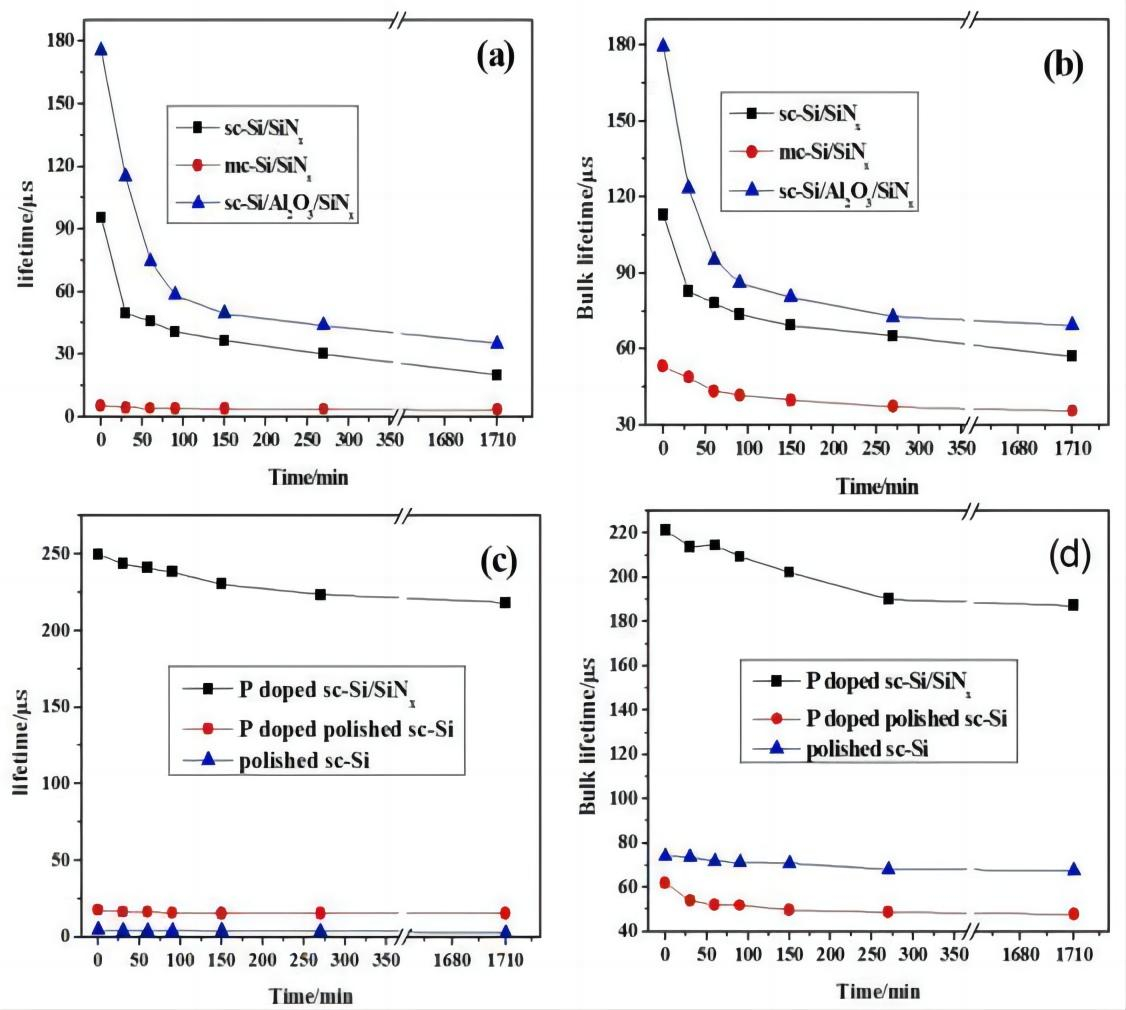

光照前后寿命片少子寿命的变化情况

根据各种寿命片的光致衰减效应研究实验得知，各种寿命片和抛光片经过长时间照后有效少子寿命和体少子寿命的变化情况。SiNx寿命片的有效少子寿命从最初的95.58μs降低至20.02μs，Al2O3 /SiNx 双层包覆寿命片则从175.57μs降低至35.08μs，衰减率均达到80%左右，而体少子寿命分别从112.97μs降低至57.09μs和179.5降低69.36μs  ，SiNx和Al2O3 /SiNx双层包覆钝化的寿命片的有效少子寿命和体少子寿命均呈现明显的衰减，而导致光照后少子寿命出现衰减的原因分析认为光照导致硼氧复合体和间隙铁缺陷的产生，从而造成载流子的复合。

通过光衰测试，可以观察到在光照条件下，这些复合体的浓度如何变化，进而分析其对电池性能的影响。此外，通过对比不同处理方法（如再生处理）对光衰减效应的影响，可以找到有效的抑制措施。美能UV光衰试验箱采用能摸拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，可以为光伏电池片产品开发和质量控制提供相应的环境模拟和加速试验。

美能电池片UV老化试验箱

可用于电池片改进现有工艺或评估电池片组成变化后耐用性的变化试验，可以很好的模拟在不同环境条件下，电池片暴露在阳光下所产生的变化。

•光谱不匹配度、辐照不均匀性、辐照不稳定性至少达到BBA级标准。

•辐照度范围达到800～1300W/m2

•辐照面积达到2500*1400mm；

•金卤灯可调整各只光源辐照强度或整体辐照强度

•辐照度控制方式，手动设定灯管功率或根据设定的辐照强度自动调节

通过高度模拟的太阳光照射测试，美能电池片UV老化试验箱能够精确评估光谱不匹配度、辐照不均匀性及辐照不稳定性，确保电池片在实际应用中能达到最佳性能。采用先进的技术，如调整光源强度和自动控制辐照度，美能的测试设备不仅提供了电池片性能改进的可靠数据支持，也推动了光伏产品在耐久性和效率上的持续优化。
