在光伏行业中，薄膜厚度的精确测量对于确保太阳能电池的光电转换效率至关重要。美能光伏推出的美能Poly在线膜厚测试仪，采用行业领先的微纳米薄膜光学测量技术，为太阳能电池生产提供了一种高效且精确的厚度检测解决方案，极大地优化了生产流程并提高了产品质量。

光学干涉原理的应用

光学干涉原理是一种基于光波干涉现象的测量技术，它利用光波的相干性质来测量微小的物理量，如膜层厚度。在美能Poly在线膜厚测试仪中，这一原理被应用来精确测量太阳能电池薄膜的厚度。

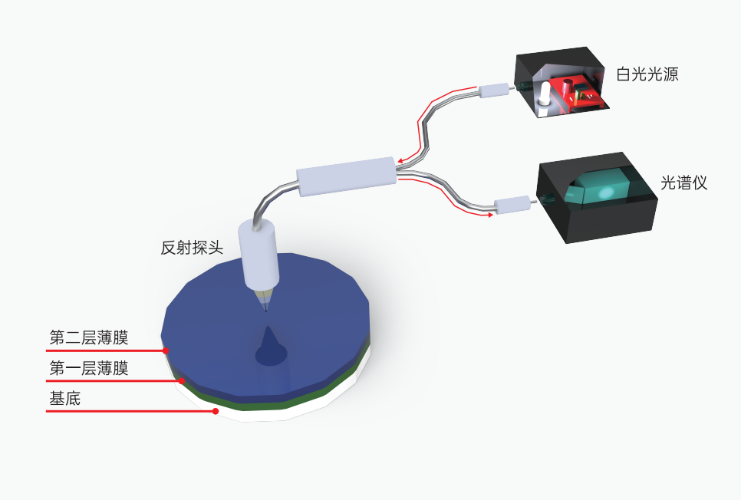

膜厚仪光路原理图

{光谱分析技术}当两束光从薄膜和参考面反射回分束器并在探测器上重合时，它们的相位差会造成干涉，形成明暗相间的干涉条纹。通过分析这些条纹，特别是它们的间距和形状，可以非常精确地推导出光在薄膜中的传播路径差异，从而计算出薄膜的厚度。在美能Poly在线膜厚测试仪中，利用光谱分析技术来进一步提高测量的精度。通过分析反射光的光谱，即不同波长的光如何与薄膜相互作用，这种差异可以用来精确地测定薄膜的物理特性，如折射率和厚度

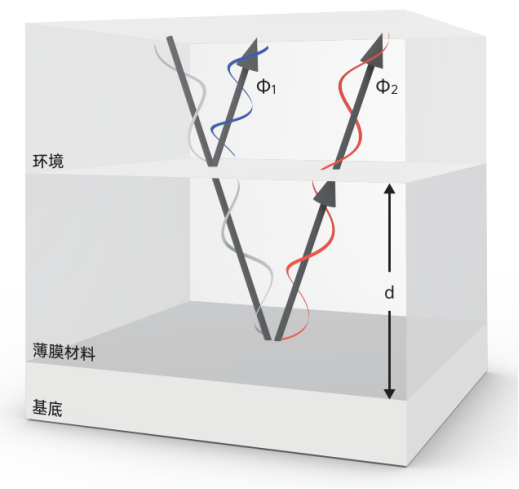

反射光干涉

{反射光的的干涉}反射光的干涉是一种关键的物理现象，用于精确测量薄膜厚度。这一过程涉及光波在薄膜表面和基底界面处的反射，这些反射光波因具有相干性而在空间中相遇时会发生干涉。当这些相干光波在探测器上相遇时，它们的相位差（由于路径长度的差异造成）会导致它们相互加强（相干增强）或相互抵消（相干消减），从而产生干涉现象。

构成性干涉：当两束光的相位差为0或者整数倍的2π时，两束光波相加，形成亮条纹。

破坏性干涉：当两束光的相位差为π或者奇数倍的π时，两束光波相互抵消，形成暗条纹。

反射光的干涉技术提供了非接触、非破坏性的测量方法，具有非常高的灵敏度和精确度。它可以在没有物理接触的情况下对物体进行精确的测量，从而避免了可能对样品或仪器造成损害的风险。

广泛的光谱覆盖和超广测量范围

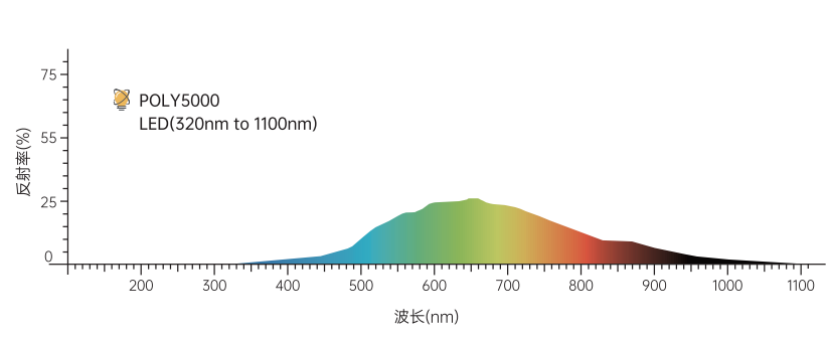

美能Poly在线膜厚测试仪采用led灯 , 有效光谱范围320nm到1100nm, 发射出连续光谱 , 涵盖了从紫外线到红外线的所有光波段。这种宽广的光谱覆盖使得设备能够处理多种不同材料的薄膜，并适用于各种不同的工艺条件。同时测量范围从20nm至2000nm，可以满足精确测量极薄的单层膜和较厚的多层复合膜的厚度测量。

薄膜沉积的作用与挑战

在太阳能电池制造过程中的薄膜沉积阶段。其中，透明导电氧化物（ITO）层的厚度控制是保证太阳能电池效率和稳定性的重要因素。ITO层作为一个关键的透明导电层，其主要功能是允许光线穿透并收集电子，同时还必须具备良好的导电性能。ITO层的厚度对电池的整体性能有着直接影响，包括光电转换效率和长期耐用性。如果厚度过薄，可能导致导电性不足，影响电池的功率输出；而厚度过厚，则可能减少光的穿透率，同样降低效率。

精确控制ITO层的厚度不仅技术要求高，而且成本相对较高。厚度的非均匀性可以引起电池性能的不一致，导致整批产品的性能波动。

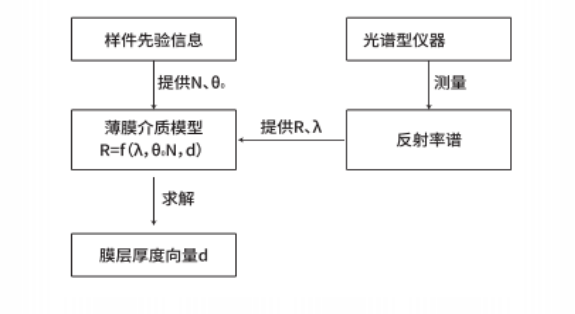

美能poly5000在线膜厚仪基于光谱法对薄膜厚度进行测量,其本质是光的干涉原理。当膜厚仪向待测薄膜 发射可见光谱范围的测量光时,薄膜层上界面的反射光会与薄膜层下界面的反射光相干涉形成反射光谱,在给定薄膜材料介电常数的色散模型和薄膜层结构模型时 , 反射光谱仅与波长和薄膜厚度相关,因此在给定可见波段波长范围下,可以通过所测反射光谱进行反演求逆算法求出薄膜厚度。

光谱法测膜厚原理图

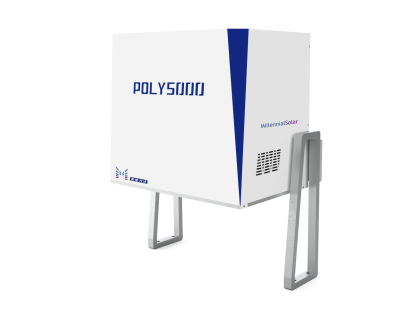

美能Poly在线膜厚测试仪

美能Poly在线膜厚测试仪，可完成薄膜厚度精确检测的同时衔接于产业化检测工序中，使电池厂商在沉积工艺产线中，运用该设备进行大规模的系统化检测，从而帮助电池厂商大大节约检测时间、提高生产效率与质量保证！

电话：400-008-6690

对样品进行快速、自动的5点同步扫描

获得样品不同位置的膜厚分布信息

根据客户样品大小定制测量尺寸

在线监控检测实现零碎片率

实现全程产线自动化检测

美能Poly在线膜厚测试仪依据自身独特的优势和光学技术给予沉积工艺合理的科学评估，帮助电池厂商进行后续的生产和对太阳能电池的有效优化！
