在光伏电池的生产过程中，清洗制绒工艺是至关重要的一环，其主要目的是提升电池的光电转换效率。这一过程涉及两个关键步骤：清洗和制绒，每一步都对最终产品的性能有着深远的影响。美能3D共聚焦显微镜在这一工艺中表现卓越，能够精确测量硅片经制绒后的微结构，如绒面的高度、均匀性和粗糙度等关键参数。该设备的高精度测量功能帮助制造商优化制绒过程，减少生产缺陷，从而提升生产效率和电池的光电转换效率。得益于其卓越性能和可靠性，美能3D共聚焦显微镜已经赢得了广泛好评，并成为众多光伏企业的首选检测设备。

清洗制绒工艺的基本原理

首先，清洗步骤是整个生产过程的基础。在制绒之前，必须彻底清洗硅片，以去除其表面的所有污染物，包括灰尘、油脂和其他微粒。这些污染物如果不被清除，将会严重影响后续制绒步骤的效果，甚至可能导致电池效率的整体下降。

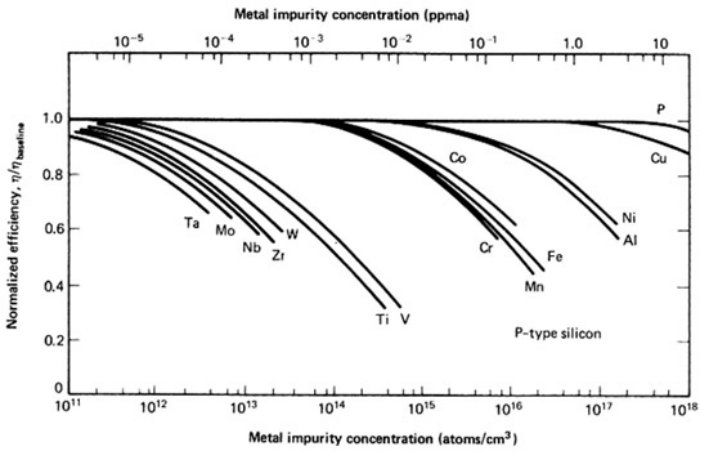

金属杂质对电池性能的影响

清洗工艺通常涉及以下几个步骤：

•预清洗：使用去离子水或轻微的表面活性剂水溶液，通过喷淋或浸泡的方式，去除硅片表面的大部分粗大污染物。

•化学清洗：采用酸、碱溶液进行更深层次的清洗。常用的化学剂如氢氟酸和硝酸混合溶液，可以有效地去除硅片表面的氧化层和有机污染物。

•超声波清洗：在化学清洗后，使用超声波技术在水浴中进一步分散和去除微小的颗粒污染物，确保硅片表面的清洁度达到最高标准。

这些方法能有效去除硅片表面的污染层和氧化层，为下一步的制绒工艺创造一个干净且均匀的表面

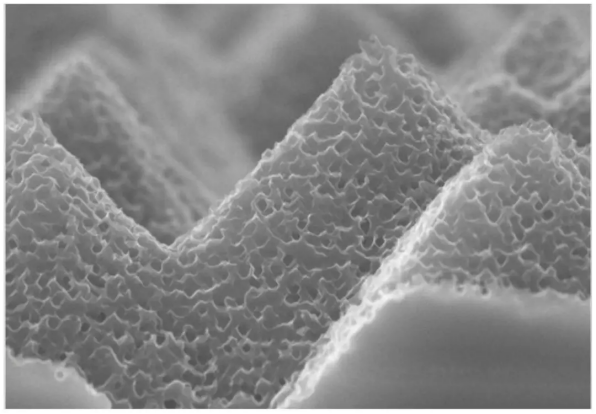

电子显微镜下的多晶硅表面绒面效果

接下来的制绒工艺，是通过在硅片表面形成微小的绒面结构来增强光伏电池的性能。这种绒面结构实际上是微小的凹凸不平，可以增加光在硅片内的反射和折射，从而延长光在硅晶内部的行程。这一效应被称为“光陷阱”，它允许更多的光被硅片吸收，从而转换成电能。绒面结构通过以下方式形成：

•湿法腐蚀：使用化学腐蚀法，在硅片表面形成微米级的金字塔形结构。这些结构可以增加光在硅片内的反射和折射，形成所谓的“光陷阱”，有效延长光在硅晶内部的行程。

•干法腐蚀：使用等离子体技术，可以在硅片表面形成更均匀和规则的绒面结构，进一步优化光的吸收和转换效率。

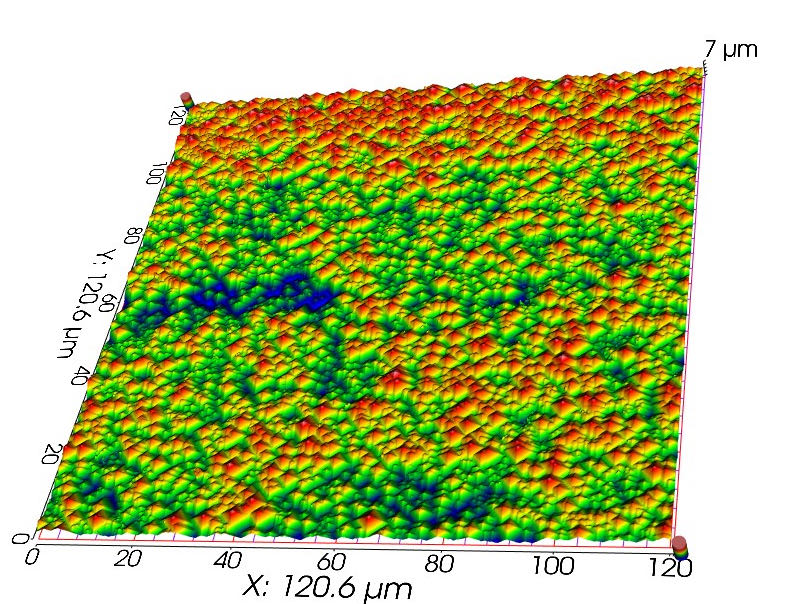

较为理想的绒面效果图

有效的绒面结构可以显著减少表面光的反射率，使得光能更有效地被硅片吸收，最终提高了电池的光电转换效率。

通过精确控制清洗和制绒的条件，如化学药剂的浓度、处理时间、温度等，可以优化这些表面结构的形成，确保硅片的表面达到最佳的光电性能。因此，清洗和制绒不仅是制造过程中的基础步骤，也是优化光伏电池性能的关键环节。

美能3D共聚焦显微镜在质量控制中的应用

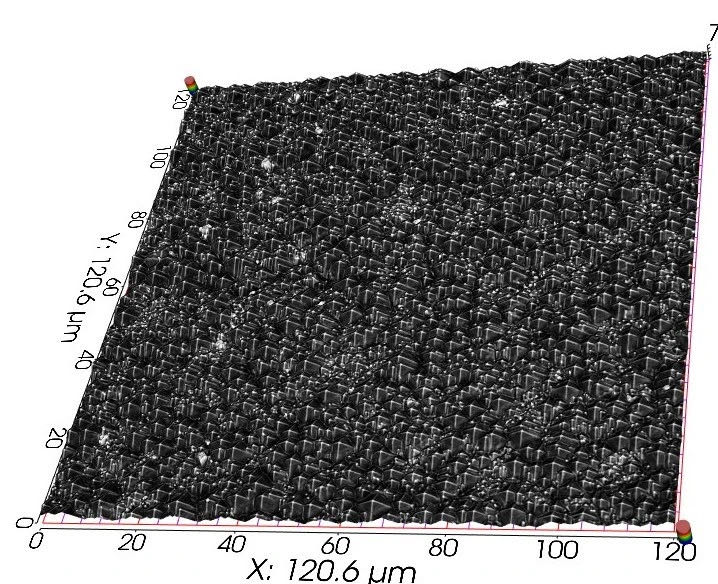

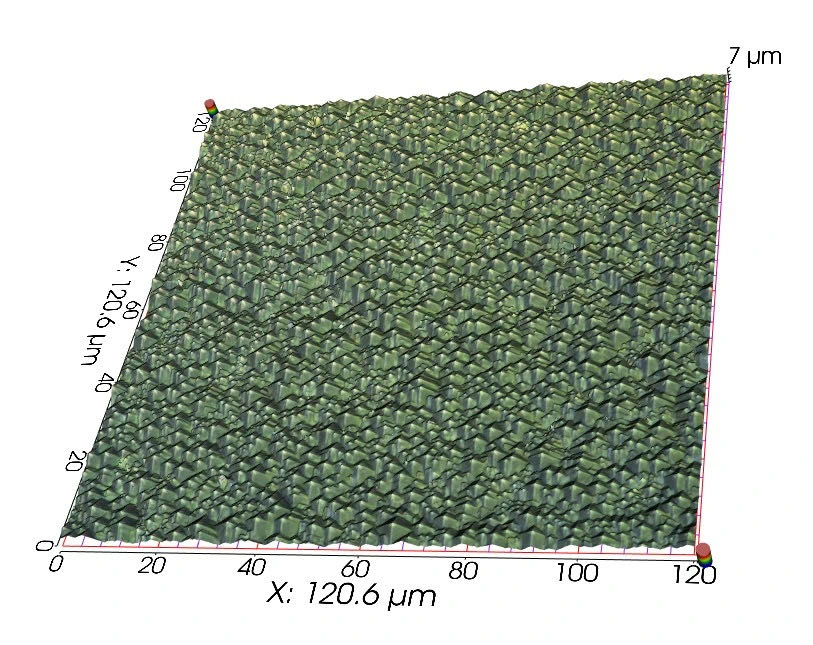

美能3D共聚焦显微镜ME-PT3000，在光伏电池的制造过程中扮演着不可或缺的角色，尤其是在清洗和制绒步骤后的质量检测阶段。运用尖端的光学技术，可以非常精确地测量光伏电池片上的陡峭斜面和复杂的表面结构，实时提供详尽的高度和宽度分布数据。通过这种方式，制绒过程中形成的微结构细节——如金字塔形绒面的数量和维度——得以详细分析，确保它们能有效地增加硅片内的光反射和折射，从而延长光路径，增加光生载流子的产生，提高光电转换效率。

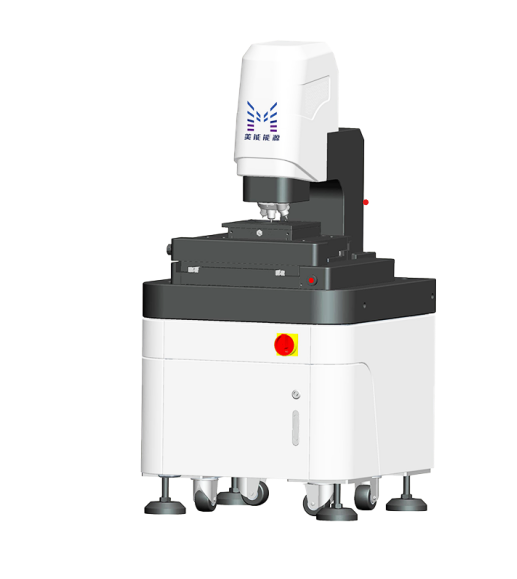

美能3D共聚焦显微镜

联系：400-008-6690

•精确可靠的3D测量，实现实时共聚焦显微图像

• 超高共聚焦镜头，Z轴显示分辨率可达1nm

• 198-39966倍最大综合倍率，精确测量亚微米级形貌

• 全自动光栅绒面测量，快速生成数据

•全面反馈清洗制绒和丝网印刷工艺

美能共聚焦显微镜ME-PT3000不仅是检测和验证工艺的强大工具，还是优化生产流程和提升最终产品质量的关键设备。我们始终致力于为制造商提供强有力的技术支持，为光伏行业发展持续贡献。愿每一片光伏电池片都达到最高的性能标准。
