磷掺杂时间对晶体硅太阳能电池反射率、接触电阻、方阻的影响
晶体硅太阳能电池是目前市场主要的太阳能电池技术之一,其中硅片的金属化在有效收集太阳能方面起着至关重要的作用。硅片和金属栅线之间的接触形成和其特性受到PN结掺杂水平的影响,通过测量方阻可以判断掺杂浓度对电池性能的影响,测量接触电阻可以判断电池片和金属栅线的接触质量,这些测试对提高太阳能电池性能起着主导作用。「美能光伏」针对用户的测试需求,可提供绒面反射仪、TLM接触电阻测试仪和在线/离线扫描式四探针方阻仪,实现生产过程中对太阳能电池各项参数的精准把控,为客户提供多种选择。
掺杂速率对太阳能电池表面反射率影响分析
为了制造高效的晶体硅太阳能电池,可以通过在硅片表面形成均匀分布的金字塔结构来减少光学表面反射。较低的光学反射率主要取决于硅片表面金字塔的形状、大小和均匀性。这些金字塔结构受到刻蚀速率、氢氧化钾(KOH)和异丙醇(IPA)的控制影响,其中刻蚀速率影响金字塔的形成,氢氧化钾影响金字塔的数量,异丙醇影响金字塔的大小。
原始硅片(左)和经过清洗制绒工艺后的硅片(右)的SEM图像
利用绒面反射仪,可以收集制绒片对不同波长段的光的反射率。从下图可以看出,在500nm以下,反射率随着波长的增加而降低,在500到1000nm之间几乎保持不变。随着波长的进一步增加,反射率也开始增加。可以观察到的结论为在450 ~ 1000 nm的波长范围里,原始硅片和制绒片的反射率较低,最小反射率分别为36.22%和15.08%。

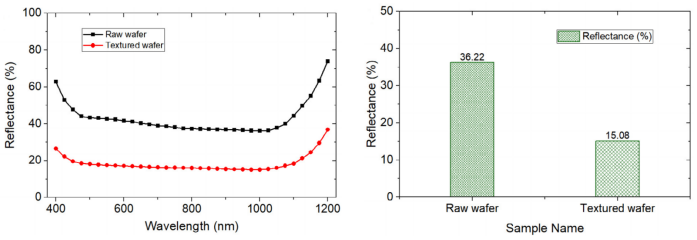

原始硅片和经过清洗制绒工艺后的硅片的反射率与波长曲线(左)和反射率百分比(右)对比图
掺杂时间对薄膜方阻的影响分析
在光伏行业中,薄膜的方块电阻对于电池性能至关重要,因为它表明了PN结掺杂区域的质量和均匀性。方阻值较高代表轻掺杂,会导致硅片接触电阻过高,而方组值较低则代表重掺杂,导致硅片接触电阻过低。

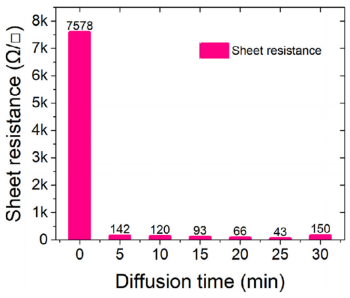

5组硅片随扩散时间增加的方阻值变化
从上图可以观察到,通过磷原子掺杂的硅片方阻都显著下降。扩散前的方阻为7578Ω/□,随着扩散时间的增加,5组硅片的方阻值都急速下降,直到进行至25分钟时,方阻值最小。这是由于随着扩散时间的增加,磷原子掺杂浓度也随之增加,方阻值与掺杂浓度呈反比关系。在进行至30分钟时,方阻值又开始增加,这是由于过度掺杂导致。
掺杂时间对太阳能电池接触电阻的影响分析
接触电阻受三个主要因素影响,分别是半导体材料、掺杂浓度以及导体材料类型。掺杂浓度是控制接触电阻值的重要因素,较高的掺杂浓度会显著降低接触电阻,但当磷原子的浓度超过硅片的固体溶解度极限时,会在半导体表面形成“死层”,使硅片失去电活性,其还会充当复合中心,从而阻碍太阳能电池的转换效率。
通过对6个电池片样品分别掺杂磷原子,时间变化分别为5min、10min、15min、20min、25min和30min,进行电池前表面和后表面的6各区域的接触电阻测量。

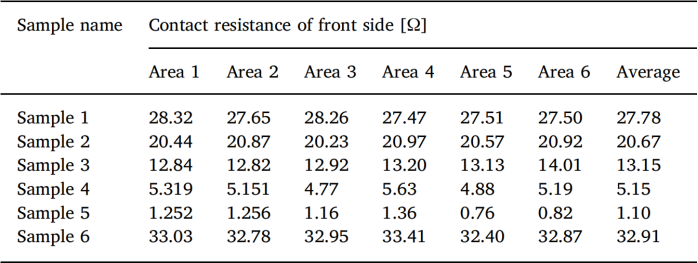

表1. 6个样品的前表面接触电阻值
表2. 6个样品的背面接触电阻值
从上面的两组数据可以得出,前表面的接触电阻随着磷掺杂的时间增加而减小,但当进行至30分钟时,硅片表面形成“死层”,接触电阻值增大。而背面的接触电阻值与前表面不同,其随着掺杂时间的增加也在缓慢的增加,直至25分钟之后开始急剧上涨。其原因可能是由于磷原子在硅片中的固体溶解度超出了极限。
因此25分钟的扩散时间可以被认定为最优时间,有利于制造出高效的晶体硅太阳能电池。

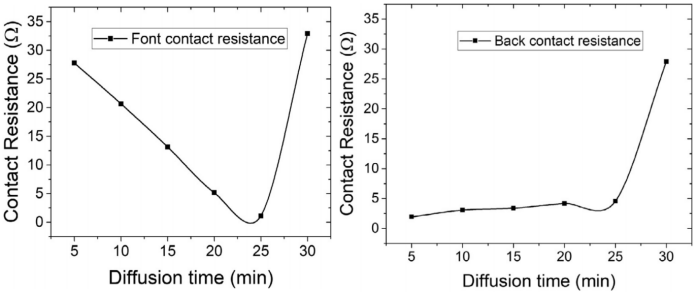

太阳能电池正面(左)和背面(右)的接触电阻与扩散时间曲线

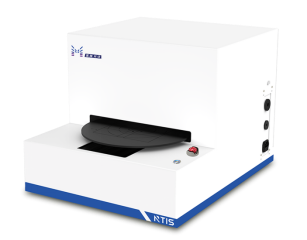

美能绒面反射仪
联系:400-008-6690
美能RTIS绒面反射仪是太阳能电池片生产厂商工艺检测的重要帮手。可以测试制绒片对不同波长段的光的反射率强度,通过漫反射激发电池片,用8度角采用光谱仪进行检测。RTIS具有定位的机台和导轨,能够方便而快速地送入样品,实现电池片样品的定位,提高使用人员的工作效率。
美能TLM接触电阻测试仪
联系:400-008-6690
美能TLM接触电阻测试仪,能够快速、灵活、精准的测量太阳能电池的接触电阻和线电阻。反映扩散、电极制作、烧结等工艺中存在的问题。
美能扫描式四探针方阻仪
联系:400-008-6690
美能四探针电阻测试仪可以对最大230mm的样品进行快速、自动的扫描,获得样品不同位置的方阻/电阻率分布信息,可广泛应用于光伏、半导体、合金、陶瓷等诸多领域。

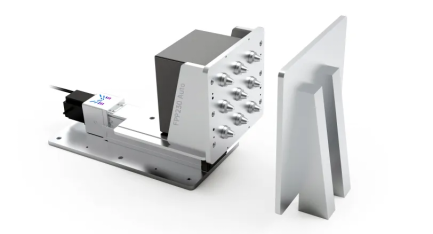

美能在线四探针方阻仪
联系:400-008-6690
美能FPP230 Auto是专为光伏工艺监控设计的在线四探针方阻仪,该设备可以对样品进行快速、自动的扫描,获得样品不同位置的方阻分布信息,可根据客户样品大小定制测量尺寸。
通过改变PN结区域的磷掺杂时间,可以改变太阳能电池的表面反射率、接触电阻以及方阻值,对于制备高效的晶体硅太阳能电池做出了贡献。「美能光伏」为用户提供绒面反射仪、TLM接触电阻测试仪和在线/离线扫描式四探针方阻仪,帮助用户在此工艺环节过程中精准把控太阳能电池的各项参数,共同为行业发展做出贡献。
