电池栅线作为影响太阳能电池导电性的关键材料，其自身的高度、宽度、数量等一系列因素都会决定太阳能电池片的光电转换率。因此电池厂商在对太阳能电池完成丝网印刷与清洗制绒工艺后，往往需要通过精密科学的检测设备来对其进行科学、可靠的测量，以保证其后续的生产能够顺利有效的进行。「美能光伏」为此生产了美能全自动影像测量仪，该设备可凭借自身拥有的基于高分辨率相机的测量系统，对太阳能电池片表面栅线的宽度、高度、间距等众多参数进行精密测量，从而帮助电池厂商对太阳能电池片进行有效调整与优化！

详析电池片栅线对太阳能电池性能的作用

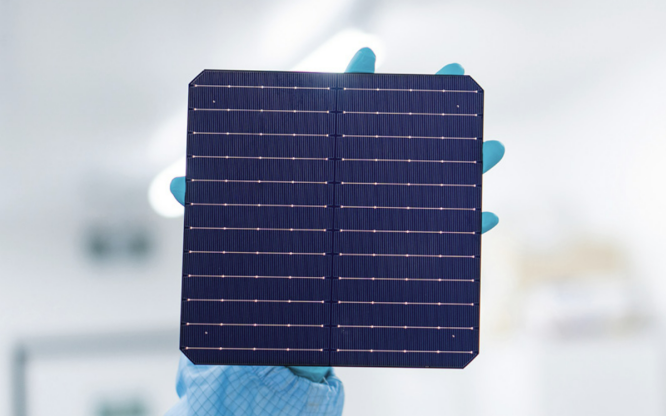

太阳能电池片的栅线是太阳能电池片正面金属电极的重要组成部分，其主要作用是收集和传输光生载流子，从而实现太阳能的电能转换。其中，栅线的设计对太阳能电池的性能有着重要的影响，因此需要综合考虑栅线的数量、宽度、高度和形状等因素，从而使其达到最佳的光电转换率和输出功率。

● 栅线的数量决定了栅线间的距离，影响了横向电流的传输路径和遮光损失。栅线的数量越多，横向电流的传输路径越短，串流电阻越小，填充因子和输出功率越高。但是，栅线的数量越多，也意味着栅线占据了更多的受光面积，遮光损失越大，短路电流和光电转换率越低。

● 栅线的宽度决定了栅线的截面积，影响了栅线的电阻和遮光损失。栅线的宽度越小，栅线的截面积越小，其电阻就会越大，填充因子和输出功率就会越低。但是，栅线的宽度越小，也意味着栅线占据了更少的受光面积，遮光损失越小，短路电流和光电转换率越高。因此，栅线的宽度需要在减少串联电阻和遮光损失之间寻找一个平衡点，实现电池性能的最优化。

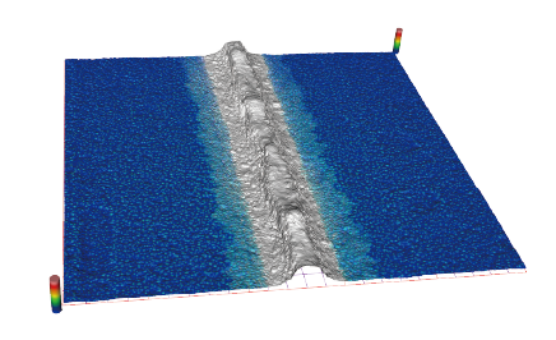

● 栅线的高度决定了栅线的截面积，影响了栅线的电阻和接触电阻。栅线的高度越高，栅线的截面积就会越大，栅线的电阻越小，串联电阻就会越小，填充因子和输出功率就会越高。但是，栅线的高度越高，也意味着栅线与电池片的接触面积越小，接触电阻越大，填充因子和输出功率就会越低。

● 栅线的形状决定了栅线的遮光效应和光学增益。栅线的形状可以分为平面栅线和立体栅线。平面栅线是指栅线的截面为矩形或梯形的栅线，其遮光效应较大，光学增益较小。立体栅线是指栅线的截面为三角形或圆弧形的栅线，其遮光效应较小，光学增益较大。立体栅线可以利用光的折射和反射，将部分遮光的光线重新引入太阳能电池片，从而提高太阳能电池的光电转换率。因此，栅线的形状需要在减少遮光效应和增加光学增益之间寻找一个平衡点，实现电池性能的最优化。

测量栅线参数的精密设备——美能全自动影像测量仪

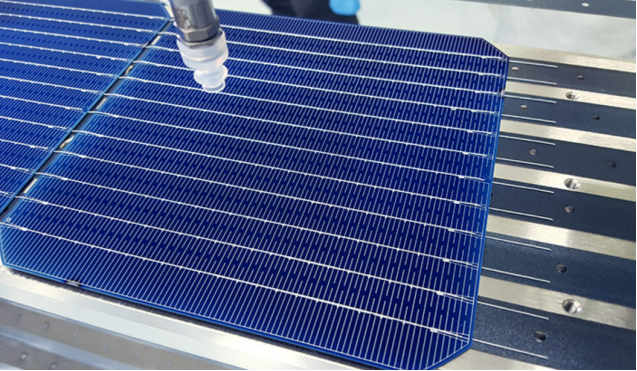

为了评估清洗制绒后太阳能电池性能的质量是否符合产业化标准，并了解其电池片的栅线参数信息，通常情况下，电池厂商都需要使用专门测量这些要素的检测设备来对其进行科学检测。

商务联系：张经理 400-008-6690

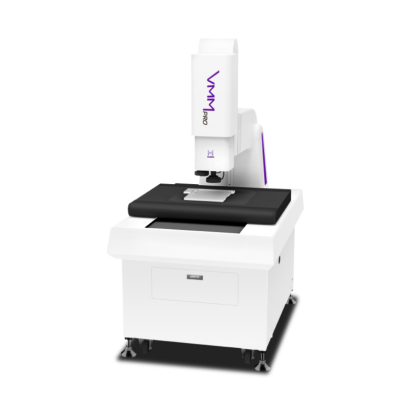

美能全自动影像测量仪VMM Pro用于检测光伏网板的图像、2D平面，以及光伏电池片栅线宽度、间距、印刷效果等，设备配备了基于高分辨率相机的测量系统，可对各种零件进行快速、准确的测量。VMM Pro安装了多种照明、能提供N种照明组合方式，满足不同的照明需求。帮助光伏厂商改善丝网印刷工艺，提高生产速率。

● 采用LED光源，实现N种照明组合方式

● 亚像素测量功能，对焦重复性可达0.002mm~0.003mm

● 采用LED光学系统、显示分辨率可达0.0001mm

● 提供一键式文档、数据可视化功能软件

栅线作为太阳能电池片的表面材料，对电池的性能影响颇深。因此电池厂商往往需要通过科学的检测仪器对栅线的各种参数进行检测，以评估出太阳能电池性能。美能全自动影像测量仪基于样品多样化的表现，提供了众多相对应的测试方案，从而保证能找到太阳能电池片性能的根本问题，助力电池厂商实现高效生产！
