我们上期介绍了TopCon太阳能电池中清洗制绒、硼扩散等一些工艺流程的目的和原理，本期「美能光伏」将给大家工艺流程中的一些细节。

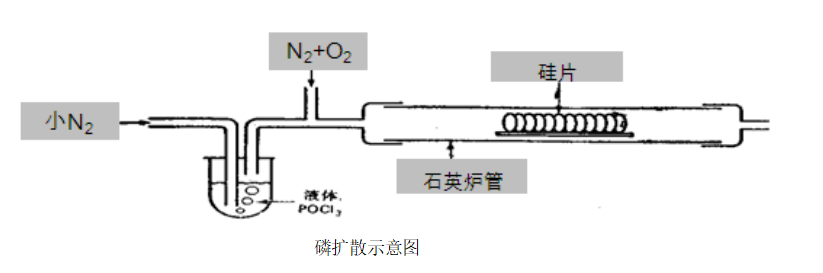

磷扩

目的：对poly层进行磷掺杂

原理:

氧气的存在下，POCl3在高温下分解成五氯化磷（PCl5）和氧化二磷（P2O5）,反应式：

生成的P2O5在扩散温度下与硅反应，生成二氧化硅（SiO2）和磷原子,反应式：

正面刻蚀

工艺流程：

正刻槽（加水膜）→水洗→碱洗→水洗→ 酸洗→水洗→烘干

正刻槽作用：

主要通过HF+HNO3的混合溶液，对硅片正面和边缘进行刻蚀，以达到去除正面及边缘BSG的作用。

碱洗槽作用：

主要用来中和正刻槽残留的酸液，并去除正刻槽反应生成的多孔硅。

酸洗槽作用：

去除氧化层，使硅片表面疏水。

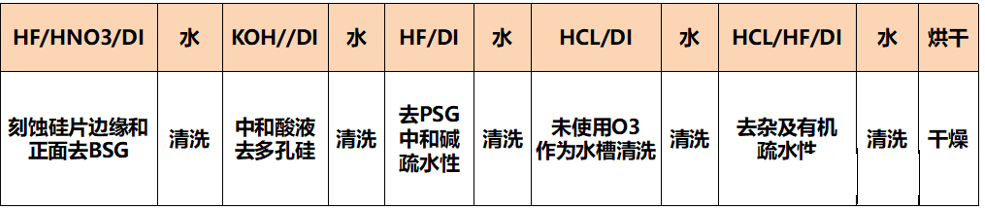

槽体及功能

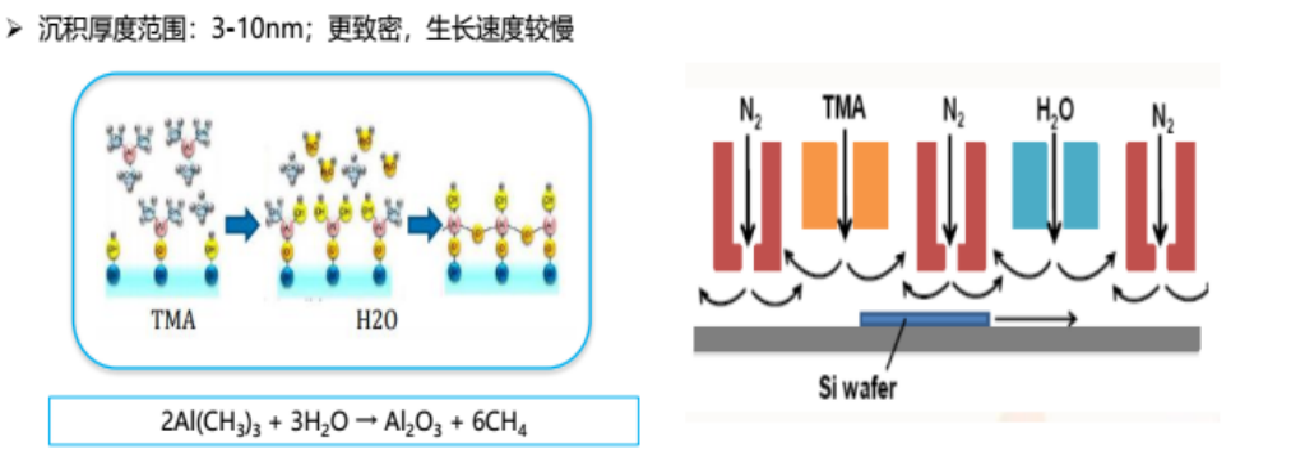

ALD（原子层沉积技术）

通过时间或空间间隔，使衬底交替暴露于不同的反应前驱体氛围中，当衬底处于前驱体A的氛围中时，前驱体A通过化学吸附保持在衬底表面，前驱体A吸附饱和后达到稳定状态，不会再进行进一步化学吸附。当基底暴露于前驱体B氛围时，前驱体B就会与已吸附于基底表面的前驱体A发生反应。两个前驱体之间会发生反应并产生相应的副产物，直到表面的第一前驱体完全消耗， 反应会自动停止并形成需要的原子层。

正背膜

硅片表面形成一层Si3N4薄膜，既可作为减反射膜，增加对光的吸收，同时，在 SiNx 薄膜形成过程中产生的氢原子对硅片具有钝化作用;又因其结构致密保证硅片不被氧化；

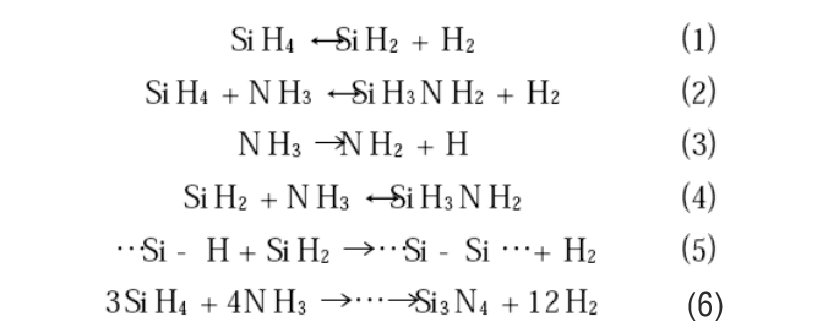

硅片置于阴极上，利用辉光放电使硅片升温到预定的温度，然后通入适量的SiH4和NH3气体，经一系列化学反应和等离子体反应，在样品表面形成固态Si3N4薄膜；

金属化

工艺流程

背面印主栅→烘箱→背面印副栅→烘箱→正面印主栅→烘箱→正面印副栅→烧结炉→高温退火炉→测试；

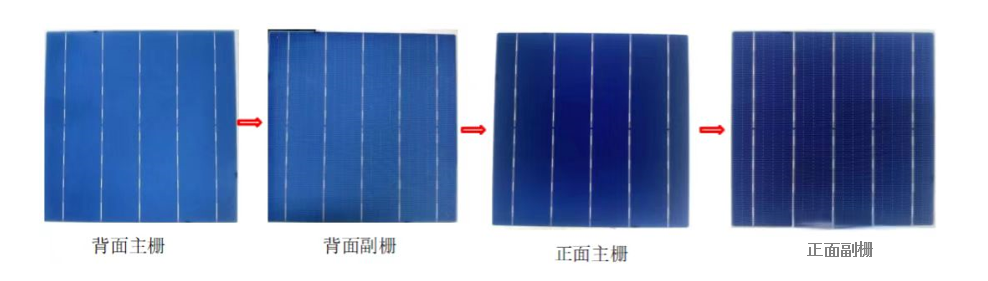

其中正、背面印刷均采用分步印刷方式，印刷流程图示如下：

烧结目的

干燥硅片上的浆料，燃尽浆料的有机组分，使浆料和硅片形成良好的欧姆接触。

把电极烧结在PN结上,高温烧结可以使电极穿透氮化硅膜，形成合金。

正面主栅不烧穿氮化硅，减少金属对氮化硅层破坏，提高开压。

银的熔点960.7℃，Ag-Si共熔点为  600~800℃
